Távtartó hüvelyek és távtartó tárcsák – Anyagok és formák

A távtartó hüvelyek és távtartó tárcsák fontos elemei a csatlakozásnak és a tervezőmérnöki megoldásoknak. Több feladatot is ellátnak: A távtartók elosztják az eseti erőket, biztonságos komponensek, és a precíziós beállításokhoz szükségesek. A klasszikus fémalátétek mellett ez a cikk más speciális formákat és konfigurációs lehetőségeket, például a kerek lemezeket is ismerteti.

Távtartó hüvelyek és távtartó tárcsák

A távtartó hüvelyek és távtartó tárcsák, más néven távtartó perselyek, elsősorban távtartóként működnek a megadott pozícióhoz képest. A távtartó hüvelyeket és távtartó tárcsákat általában a hüvely vagy a tárcsa belső átmérőjén keresztül bevezetett csavarral rögzítik. Általában nem sajtoltak, mint egyébként a fémalátéteknél megszokott (további információk itt találhatók), hanem hengeralakúak és pontos hosszúságúak. A hossztűrés (vagy pontossági osztály) ± 0,01 mm. A nagy pontosságuknak köszönhetően néhányuk csapágyperselyként is használható a gördülőcsapágyakhoz.

A távtartó hüvelyek egyik alkalmazási példája a tengelyben való használatuk:

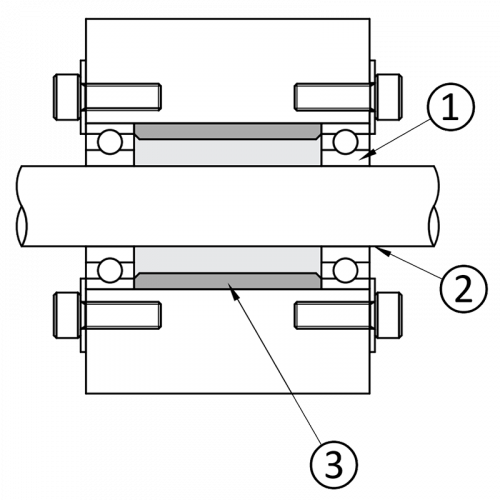

Távolító hüvely egy tengelyben: (1) Csapágy, (2) Tengely, (3) Távolító hüvely

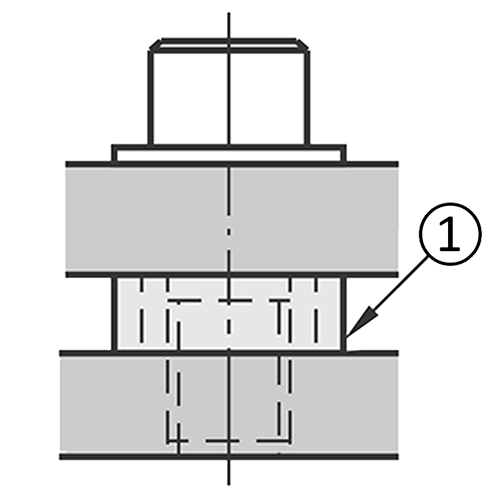

Távolító hüvely nagyobb távolságért: (1) Távolító hüvely

A távtartó hüvely vagy a távtartó tárcsa rugólemezként is használható, például tartóként vagy ütközőként a kompressziós rugóhoz.

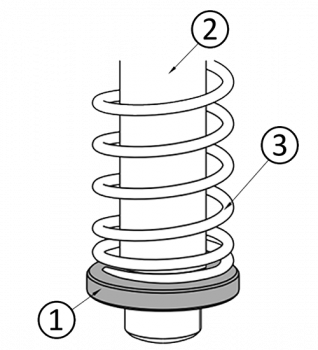

Alkalmazási példa rugóval: (1) Fémlemez, (2) Tengely, (3) Rugó

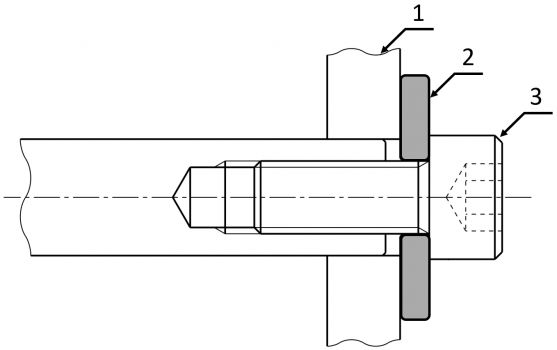

Előfeszítő lemez csavaros csatlakozásban: (1) Lemez, (2) Fémlemez, (3) Csavar – belső hatszög

A különböző típusú tengelyrögzítésekkel és tengelyvégekkel kapcsolatos további információkért olvassa el a „Lineáris tengelyek: Tengelyvégek és lineáris tengelyrögzítési lehetőségek” című cikket.

Kerek lemezek

A kerek lemezek kerek fémtárcsák, amelyek furatai vastagabbak, mint az alátétek vagy távtartó tárcsák, és nagyobb átmérőjűek. Ezek pl. végalátétként használatosak a tengelyvezetőkben a rögzítéshez vagy befogáshoz. Ebből a célból azt javasoljuk, hogy ezeket olyan alkalmazásokban használja, amelyek nagy pozicionálási pontosságot és rögzítést igényelnek. A tengelyvégi alátétekként a kerek lemezek a mechanikai sérülésekkel szembeni védelmet is ellátják, és megakadályozzák a szennyeződés vagy por bejutását. A kerek lemezek különösen alkalmasak nagy terhelésű alkalmazásokban, vagy ahol a komponensek felülete különösen érzékeny. Emellett nagyobb felületen elosztják az erőket.

A szabványosított alkatrészek fontossága

A szabványosított alkatrészek, mint például a szabványosított lemezek, olyan szabványosított elemek, amelyek nagy szerepet játszanak a gyártásban és a tervezésben. A szabványosítás egységesen magas minőséget és kompatibilitást biztosít (további információkat itt talál). A szabványosított alkatrészek leegyszerűsítik a szabványosított alkatrészek összeszerelését és cseréjét. Például a távtartó tárcsákra különböző szabványok vonatkoznak:

DIN 125 / ISO 7089: Szabványosított alátétek általános célú alkalmazásokhoz, amelyek menetes csatlakozásokhoz szolgálnak alátétként.
DIN 988: Meghatározott vastagságú alátétek a pontos távolságtartás érdekében. Ezek pl. rögzítőgyűrűk és rögzítőalátétek között használhatók a holtjáték kompenzálására a komponensek tengelyirányú rögzítésekor.
DIN 7349: Megerősített alátétek nagyobb terhelésű csavarokhoz. Nagyobb érintkezési felületet biztosítanak, és növelik a nagy erőkkel és nyomatékokkal szembeni ellenállást.

Konfigurációs opciók

A szabványosított alkatrészek számos alkalmazáshoz megfelelnek. Ennek ellenére gyakran korlátokba ütköznek, amikor a követelmények magasak: ebben az esetben speciális megoldásra van szükség. A személyre szabott összetevők lehetővé teszik a konkrét kihívások megoldását. A MISUMI különböző konfigurációs lehetőségeket kínál a távtartó tárcsákhoz és távtartó hüvelyekhez. A legfontosabb változatok és jellemzőik leírása alább található.

Távtartó tárcsák és távtartó hüvelyek anyagának kiválasztása

A MISUMI nem keményített és keményített tárcsákkal és perselyekkel rendelkezik. A keménység befolyásolja a kopást: minél keményebb az anyag, annál ellenállóbbak a hüvelyek és alátétek a deformálódással és kopással szemben. Az anyagválasztás egyéb hatása: a rozsdamentes acél távtartó hüvelyek és a rozsdamentes acél távtartó tárcsák korróziós környezetekben is használhatók. A MISUMI a műanyagból, kerámiából, gumiból, filcből vagy hőszigetelő anyagokból készült távtartó tárcsákat és távtartó hüvelyeket is kínál különleges környezeti feltételek esetén. A gumi és filc használata előnyös például olyan alkalmazásoknál, amelyek rezgéselnyelő vagy antisztatikus tulajdonságokat igényelnek.

Különböző anyagokból készült távolító hüvelyek

Távtartó hüvelyek különleges formákkal

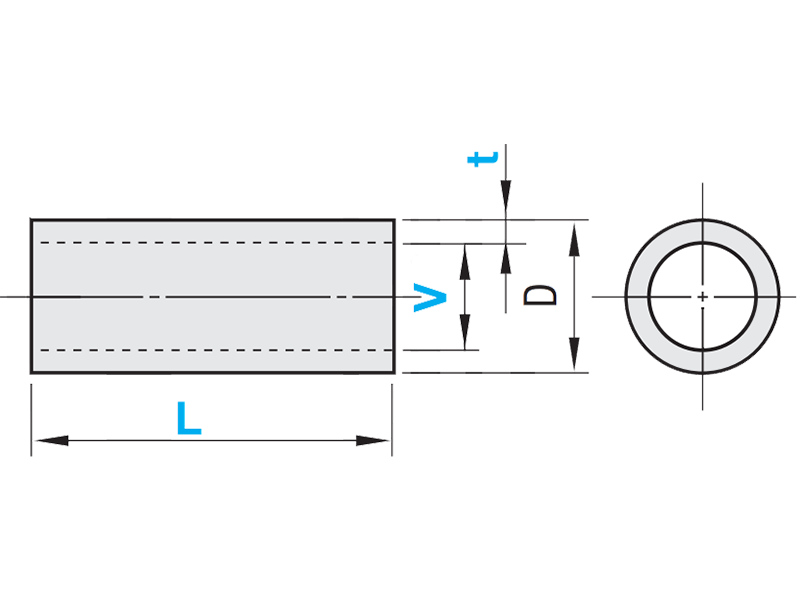

A távtartó hüvelyek hengeres komponensek. Két komponens közötti adott távolság létrehozására szolgálnak. A különleges formák lehetnek:

Kúpos/hengeres – A hengeres távtartó hüvelyek a standard formák, és a legtöbb ipari alkalmazáshoz alkalmasak. A kúpos távtartó hüvelyek elkeskenyedő alakúak.
A belső és külső menetes távtartó hüvelyek anyaként működnek a menetes csatlakozások megkönnyítése érdekében. További anyákra és csavarokra nincs szükség.
Speciális alakú alátét – A tengely tengelyvégen való rögzítésére szolgál.

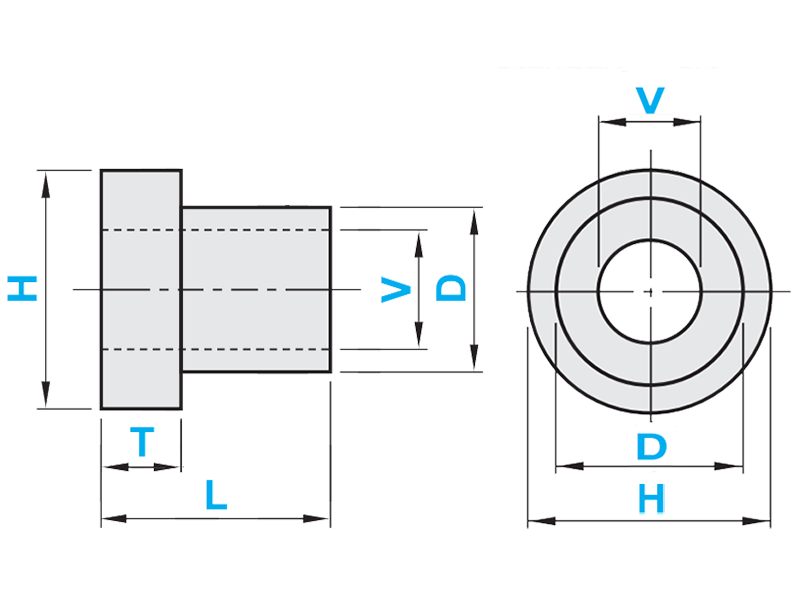

Távtartó hüvely karimával – A karimák nagyobb érintkező felületet biztosítanak, és ütközőként működhetnek.

A MISUMI-nál a gallérral rendelkező hüvelyek karima alakban konfigurálhatók. A gallér magassága tűréshatárokkal van megadva, és a pontos távolsági követelmények esetén használható.

Konfigurálható illesztőalátétek

A MISUMI acélból, rozsdamentes acélból, rugós acélból és sárgarézből készült illesztőalátéteket biztosít. A rendelkezésre álló pontosság ± 0,11 és ± 0,003 mm között van, ami lehetővé teszi az alkatrészek nagyon pontos beállítását. Blogunkban további információkat találhat az ISO 22081 és DIN ISO 2768 szabvány szerinti tűrésosztályokról. A belső átmérők 2 és 130 mm között, a külső átmérők pedig 3 és 160 mm között érhetők el. A MISUMI szabványos illesztőalátéteket biztosít különböző formákban és kialakításban, szabványos illesztőalátéteket a DIN 988 szerint, és konfigurálható illesztőalátéteket. A konfigurált illesztőalátétek megtalálhatók a MISUMI üzletében, például a #CIMA keresőkifejezés használatával.

Fémtárcsák precíziós osztály szerint

A MISUMI lehetővé teszi a távtartó tárcsák és távtartó hüvelyek saját specifikációnak megfelelő konfigurálását. A két komponens közötti távolság nagyon pontosan állítható a precíziósan gyártott távtartó hüvelyekkel. Ha több hüvelyre van szükség, akkor egyidejűleg vannak ugyanolyan hosszúságú köszörült távtartó hüvelyek is, legalább kettős készletként. Ez lehetővé teszi, hogy lapos felület alakuljon ki, csökkentve a játékot a ± 5 μ-nél kisebb magasságkülönbség miatt.

A következő ábrák mutatják a különbséget a MISUMI távtartó tárcsáinak és távtartó hüvelyeinek standard és precíziós verziója között:

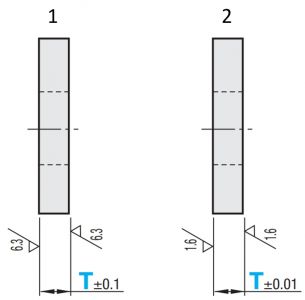

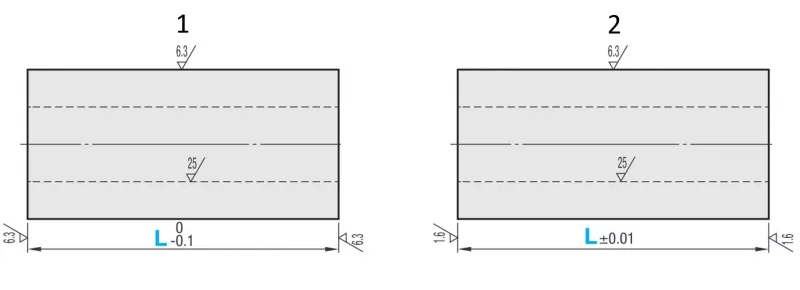

Egy példa távolító hüvely kivitelezési lehetőségei: (1) Standard kivitelezés, (2) Precíziós kivitelezés

Egy példa távolító lemez kivitelezési lehetőségei: (1) Standard kivitelezés, (2) Precíziós kivitelezés

A felhasználó által konfigurálható fémlemezeket a webáruházban találja, pl. az #FWS keresőkifejezéssel.

A tárcsák és hüvelyek áttekintése a MISUMI üzletben

A MISUMI fémtárcsák és fémhüvelyek széles választékát kínálja. Az alábbi táblázat áttekintést nyújt a változatokról és a konfigurációs lehetőségekről:

Alakzat		Megjegyzés	Tartomány		Tűrés	Tűrés	Típus

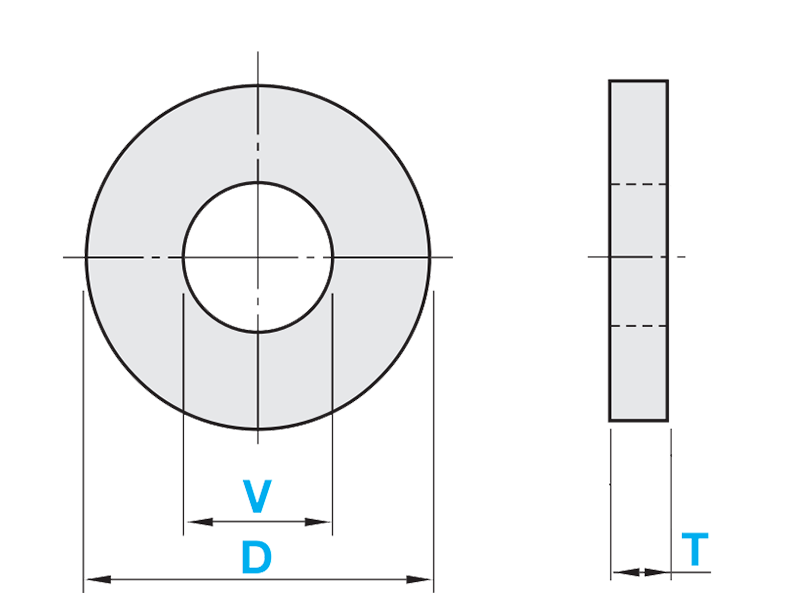

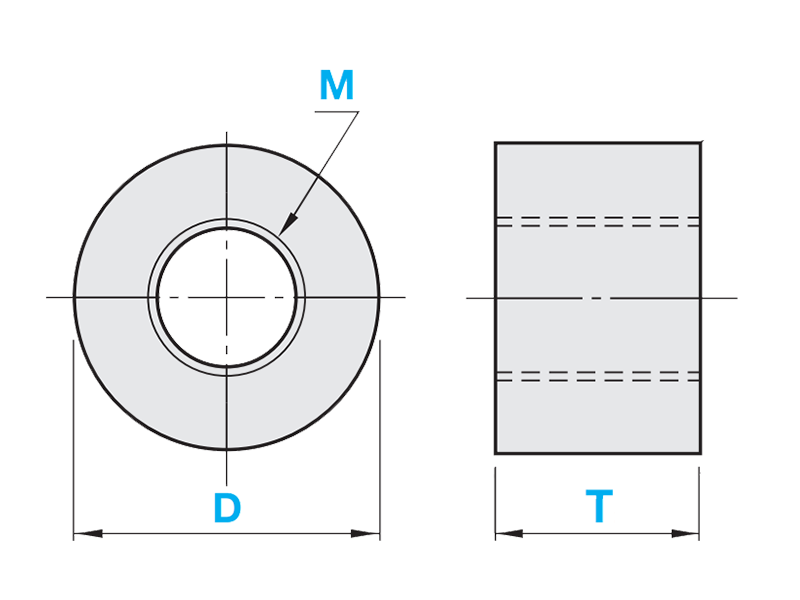

Tárcsa	Fémtárcsa	- Választható T-méret - T-től függően választható méretek	Vastagság T 1 és 10 mm között	Standard osztály	T-méret: ±0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	WSSB, WSSM, WSSS
		- Konfigurálható T-méret (0.5 mm-es lépésekben) - Méretek konfigurálhatók					TWSSB, TWSSM, TWSSS
		Méretek konfigurálhatók					FWSS, FWSSSC, FWSSB, FWSSM, FWSSA, FWSSAB, FWSBB, FWSSSR, FWSSR, FWSSUS
	Fémtárcsa választható tűrés	Méretek konfigurálhatók D- és V-méretek tűrése kiválasztható	Vastagság T 1 és 10 mm között	Standard osztály	T-méret: ±0.1 mm	V-méret választható: Tűrés (H): H7 Tűrés (N): 0.3 mm/0.1 mm Tűrés (X): (0.2 mm/0) D-méret választható: Tűrés (G): g6 Tűrés (H): h7 Tűrés (N): –0.1 mm/–0.3 Tűrés (X): 0 mm/–0.2	SWSC, SWSB, SWSM, SWSS
	Fémtárcsa választható tűrés		Vastagság T 1 és 10 mm között	Precíziós osztály	T-méret: ±0.01 mm		SWMC, SWMB, SWMM, SWMS
	Fémtárcsa	- Választható T-méret - T-től függően választható méretek	Vastagság T 1 és 10 mm között	Precíziós osztály	T-méret: ±0.01 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	WASB, WASM, WASS
		- Konfigurálható T-méret (0.5 mm-es lépésekben) - Méretek konfigurálhatók					TWASB, TWASM, TWASS
		Méretek konfigurálhatók					FWAS, FWASSC, FWASB, FWASM, FWASR, FWASA, FWASS, FWASSR, FWASSU
	Fémtárcsa edzett változat	- Választható T-méret - T-től függően választható méretek	Vastagság T 1 és 10 mm között	Standard osztály	T-méret: ±0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	WSSBH, WSSMH, WSSSH
		- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók		Standard osztály	T-méret: ±0.1 mm		FWSSCH, FWSSBH, FWSSMH, FWSSK, FWSSKKB, FWSSKM, FWSSSH, FWSSHR
		- Választható T-méret - T-től függően választható méretek		Precíziós osztály	T-méret: ±0.01 mm		WASBH, WASMH, WASSH
		- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók		Precíziós osztály	T-méret: ±0.01 mm		FWASCH, FWASBH, FWASMH, FWASK, FWASKKB, FWASKM, FWASSH
	Fémtárcsa választható tűrés	- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók	Vastagság T 1 és 10 mm között	Standard osztály	Választható tűrés: Tűréshatár (B) = T-méret: –0.1 mm/–0.3 mm Tűréshatár (C) = T-méret: 0.3 mm/0.1 mm Tűréshatár (D) = T-méret: 0/–0.2 mm Tűréshatár (E) = T-méret: 0.2 mm/0	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	AWSC, AWSB, AWSM, AWSS, AWSS, AWSH
		- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók		Precíziós osztály	Választható tűrés: Tűréshatár (SB) = T-méret: –0.01 mm/–0.03 mm Tűréshatár (SC) = T-méret: 0.03 mm/0.01 mm Tűréshatár (SD) = T-méret: 0/–0.02 mm Tűréshatár (SE) = T-méret: 0.02 mm/0
		- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók		Nagy precíziós osztály	Tűréshatár (A) = T-méret: ±0.005 mm
	Fémtárcsa karimával	- L-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók	Méretek L 2 és 10 mm között	Standard osztály	L-méret: 0/–0.3 mm	T-méret: ±0.1 mm H-méret: 0/–0.2 mm V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FTCSS, FTCC, FTCB, FTCM, FTCSK, FTCSKB, FTCSKM, FTCS
	Fémtárcsa karimával		Méretek L 2 és 10 mm között	Precíziós osztály	L-méret: ±0.01 mm		FTCMC, FTCMB, FTCMM, FTCMS
	Hengeres süllyesztéssel	- Választható T-méret - T-től függően választható méretek	Vastagság T 6 és 20 mm között	Standard osztály	T-méret: ±0.1 mm	H-méret: ±0.1 mm V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm P-méret: 0.3 mm/0.1 mm	WZAB, WZAM, WZAS, WZAB, WZAMH, WZASH
		- Konfigurálható T-méret (0.5 mm-es lépésekben) T-től függően választható méretek	Vastagság T 3 és 20 mm között				TWZAB, TWZAM, TWZAS
		- Konfigurálható T-méret (0.5 mm-es lépésekben) - Méretek konfigurálhatók	Vastagság T 3 és 50 mm között				FWZASS, FWZAC, FWZAB, FWZAM, FWZAA, FWZAAB, FWZAS, FWZACH, FWZABH, FWZAMH, FWZASK, FWZASKKB, FWZASKM, FWZASH
	Hengeres süllyesztéssel	- Konfigurálható T-méret (0.5 mm-es lépésekben) T-től függően választható méretek	Vastagság T 3 és 20 mm között	Precíziós osztály	T-méret: ±0.01 mm	T-méret: ±0.01 mm H-méret: ±0.1 mm V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm P-méret: 0.3 mm/0.1 mm	TWZSB, TWZSM, TWZSS
	Hengeres süllyesztéssel	- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók	Vastagság T 3 és 50 mm között	Precíziós osztály	T-méret: ±0.01 mm		FWZSC, FWZSB, FWZSM, FWZSS

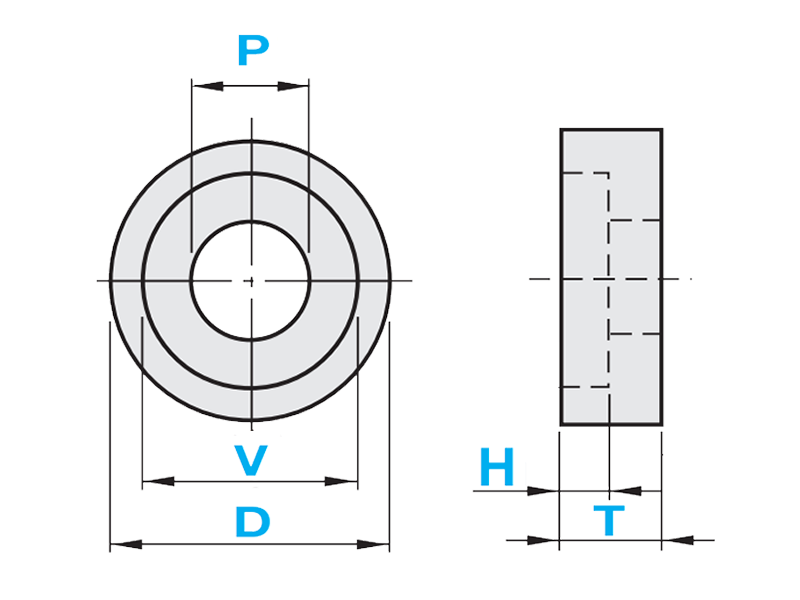

	Menetes	- Választható T-méret - T-től függően választható méretek	Vastagság T 3 és 20 mm között	Standard osztály	T-méret: ±0.1 mm	D-méret: 0/–0.2 mm	WTAB, WTAM, WTAS
		- Konfigurálható T-méret (0.5 mm-es lépésekben) - T-től függően választható méretek	Vastagság T 3 és 20 mm között				TWTAB, TWTAM, TWTAS
		- Konfigurálható T-méret (0.5 mm-es lépésekben) - 6 és 100 mm közötti D-méretek konfigurálhatók - M2 – M30 választható	Vastagság T 3 és 50 mm között				FWTAC, FWTAB, FWTAM, FWTAA, FWTAAB, FWTAS

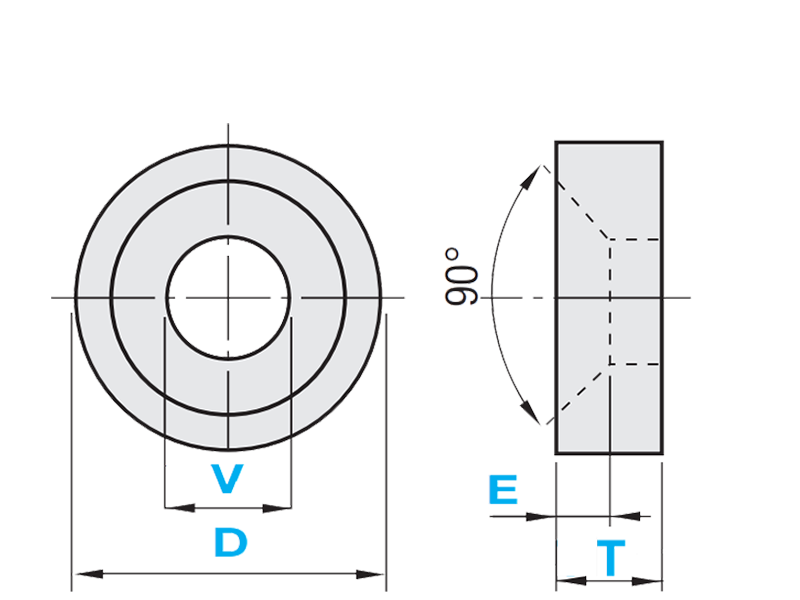

	süllyesztett furat/csavarfej	- Választható T-méret - T-től függően választható méretek	Vastagság T 2.5 és 8 mm között	Standard osztály	T-méret: ±0.1 mm	E-méret: ±0.1 V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	WSRB, WSRM, WSRS
	süllyesztett furat/csavarfej	- Konfigurálható T-méret (0.5 mm-es lépésekben) - Méretek konfigurálhatók	Vastagság T 2 és 10 mm között	Standard osztály	T-méret: ±0.1 mm	E-méret: ±0.1 V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FWSRC, FWSRB, FWSRM, FWSRA, FWSRS

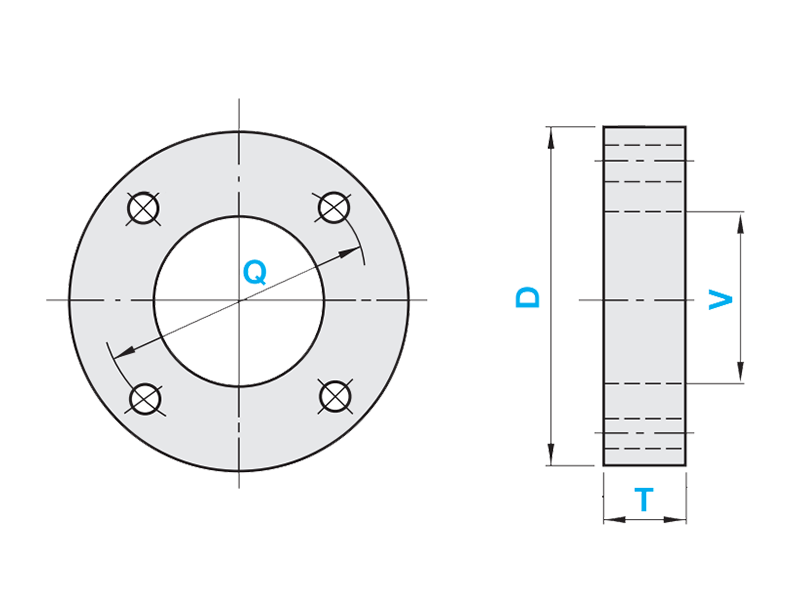

	Csavarfuratokkal	- Konfigurálható T-méret (1 mm-es lépésekben) - Méretek konfigurálhatók	Vastagság T 1 és 10 mm között	Standard osztály	T-méret: ±0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	WBAC, WBAB, WBAM, WBAA, WBAS, WBAS
	Szabadon választható alakzat	- T-méret konfigurálható (0.1 mm-es lépésekben) - Méretek konfigurálhatók	Vastagság T 3 és 10 mm között	Standard osztály	T-méret: ±0.1 mm	V-méret: alakfüggő D-méret: alakfüggő	KWSC, KWSB, KWSM, KWSS

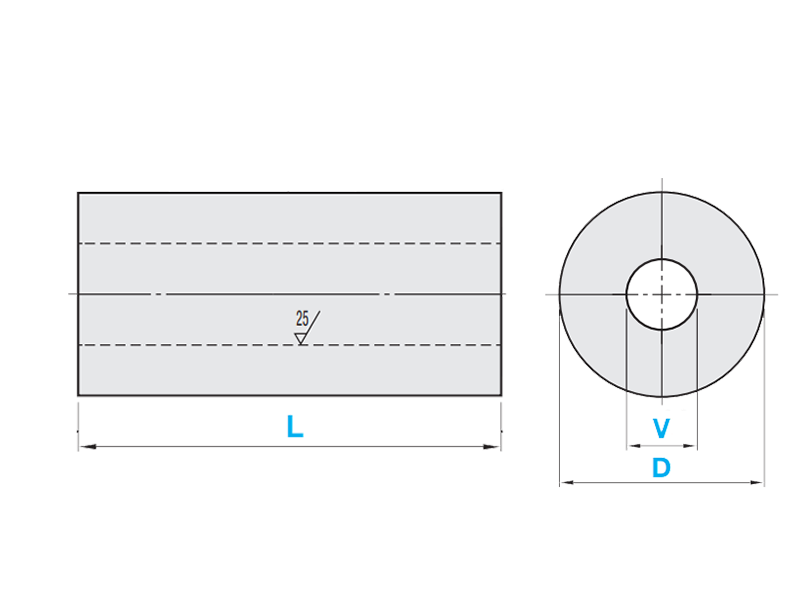

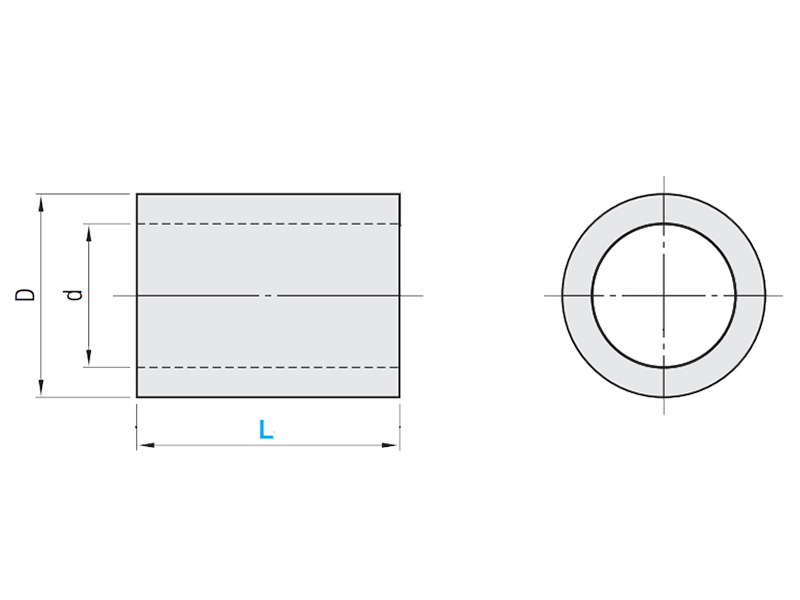

Persely	Csőpersely (hegesztéssel a belső átmérőn)	- Az L-méret konfigurálható (0.5 mm-es lépésekben) - L-től függően választható méretek	Méretek L 6 és 200 mm között 0.5 mm-es lépésekben	Standard osztály (A precíziós osztály opcionálisan elérhető az L-mérethez)	L-méret: ±0.2 mm Tűrésváltozás ±0.2 mm és ±0.05 mm között lehetséges a következővel (LKC)	D-méret: Tűrés nincs megadva d-méret: Tűrés nincs megadva +H10	SGP, SGPBB, STPG, STPGB, STPGH, STPGHB
	Távtartó persely (hengerelt acél)	- L-méret választható - L-től függően választható méretek	Méretek L 3 és 30 mm között	-	L-méret: ±0.05 mm (3, 4, 5, 8, 10 mm-hez) L-méret :±0.1 mm (12, 15, 20 mm-hez) L-méret: ±0.15 mm (30 mm-hez)	D-méret: Tűrés nincs megadva d-méret: Tűrés nincs megadva	SMKB
	Egyidejűleg köszörül távtartó perselyek (legalább 2 darab)	- L-méret konfigurálható (0.1 mm-es lépésekben) - L-től függően konfigurálható méretek	Méretek L 1 és 100 mm között 0.1 mm-es lépésekben	-	L-méret: ±0.05 mm Megmunkálás egy befogási folyamat során L-méret tűrése: ±0.05 mm befogási folyamatonként	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	DWSSB, DWSSM, DWSS, DWSSKB, DWSKM

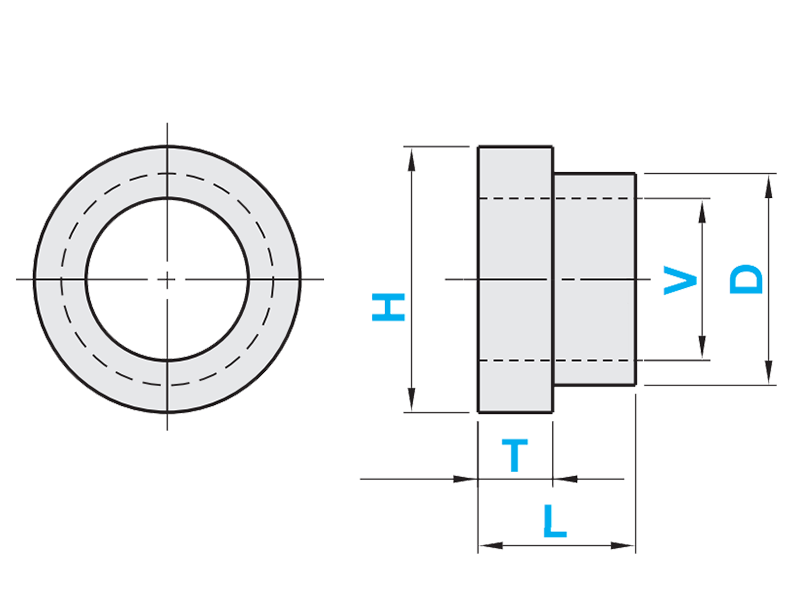

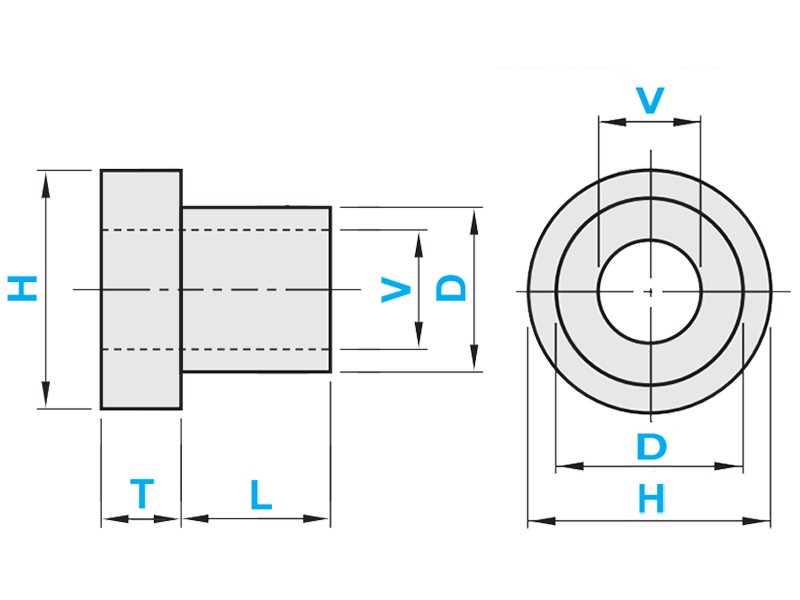

	Gallérral/lépcsőzetes	- L-méret konfigurálható (0.1 mm-es lépésekben) - L-től függően konfigurálható méretek	Méret – L 1 és 50 mm között 0.1 mm-es lépésekben Méret – T 1 és 20 mm között 0.1 mm-es lépésekben	-	L-méret: 0/–0.1 mm T-méret: ±0.05 mm	H-méret: 0/–0.2 mm V-méret: H7 D-méret: h7	DCLB, DCLM, DCLS
	Gallérral/lépcsőzetes			-	L-méret:+0.1 mm/0 T-méret: ±0.05 mm	H-méret: 0/–0.2 mm V-méret: H7 D-méret: h7	MCLB, MCLM, MCLS
	Gallérral/lépcsőzetes A T-méret szabványosított	- L-méret konfigurálható (0.1 mm-es lépésekben) - A D- és V-méretek L-től függően választhatók	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.3 mm T-méret: 5 mm ±0.1 mm	H-méret: 0/–0.2 mm V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	TCLB, TCLM, TCLA, TCLSS,FTCLS
	Gallérral/lépcsőzetes	- L méret konfigurálható (0.1 mm-es lépésekben) - L-től függően konfigurálható méretek	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.3 mm T-méret: ±0.1 mm	H-méret: 0/–0.2 mm V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FTCLC, FTCLB, FTCLM, FTCLBB, FTCLA, FTCLAB, FTCLSS, FTCLCH, FTCLBH, FTCLMH, FTCLSK, FTCLSH
	Gallérral/lépcsőzetes		Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Precíziós osztály	L-méret: ±0.01 mm T-méret: ±0.01 mm	H-méret: 0/–0.2 mm V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FTCLMC, FTCLMB, FTCLMM, FTCMSH
	Vékony falú fémpersely	- Az L-méret konfigurálható (0.5 mm-es lépésekben) - V- és T-méret választható	Méretek L 3 és 20 mm között 0.5 mm-es lépésekben	-	L-méret: ±0.05 mm (3.0–10.0 mm) L-méret: ±0.1 mm (10.5–20.0 mm)	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	TASC
	Fémpersely	- L-méret választható - A V- és D-méretek L-től függően választhatók	10, 12, 15, 20, 25, 30, 35 mm	Standard osztály	L-méret: 0–/0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	KNCLB, KNCLM, KNCLSS
	Fémpersely	- L-méret konfigurálható (0.1 mm-es lépésekben) - A V- és D-méretek L-től függően választhatók	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	NCLC, NCLB, NCLM, NCLA, NCLSS
	Fémpersely		Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Precíziós osztály	L-méret: ±0.01 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	ACSC, ABSC, AMSC, AASC, SASC
	Fémpersely	- L-méret konfigurálható (0.1 mm-es lépésekben) - A V- és D-méretek L-től függően választhatók	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FNCL, FNCLC, FNCLB, FNCLM, FNCLR, FNCLBB, FNCLA, FNCLAB, FNCLSS, FNCLSSR
	Fémpersely		Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Precíziós osztály	L-méret: ±0.01 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FAC, FACS, FABSC, FAMSC, FARSC, FAASC, FSASC, FSASCR
	Fémpersely - Belső Ø/külső Ø választható tűrés - L-méret konfigurálható	- L-méret konfigurálható (0.1 mm-es lépésekben) - A V- és D-méret L-től függően konfigurálható - A D és V tűréshatára választható	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.1 mm	V-méret választható: H=H7 / N=(0.3/0.1) mm / X=(0.2–0) mm D-méret választható: G=g6 mm / H=h7 / N=(–0.1/–0.3) mm / X=(0/–0.2) mm	SNCC, SNCB, SNCM, SNCS
			Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Precíziós osztály	L-méret: ±0.01 mm	V-méret választható: H=H7 / N=(0.3/0.1) mm / X=(0.2–0) mm D-méret választható: G=g6 / H=h7 / N=(–0.1/–0.3) mm/X=(0/–0.2) mm	SNMC, SNMB, SNMM, SNMS
	Fémhüvely edzett - L-méret konfigurálható	- L-méret konfigurálható (0.1 mm-es lépésekben) - A V- és D-méretek L-től függően választhatók	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	NCLCH, NCLBH, NCLMH, NCLSSH
	Fémhüvely edzett - L-méret konfigurálható		Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Precíziós osztály	L-méret: ±0.01 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	ASH, ASC, PASC, SASCH
	Fémhüvely edzett - L-méret konfigurálható - V-dimenzió konfigurálható - D-dimenzió konfigurálható	- L-méret konfigurálható (0.1 mm-es lépésekben) - A V- és D-méret L-től függően konfigurálható	Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Standard osztály	L-méret: 0/–0.1 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FNCLCH, FNCLBH, FNCLMH, FNCSK, FNCSKKB, FNCSKM, FNCLSH
			Méretek L 10 és 100 mm között 0.1 mm-es lépésekben	Precíziós osztály	L-méret: ±0.01 mm	V-méret: 0.3 mm/0.1 mm D-méret: 0/–0.2 mm	FAS, FASC, FPASC, FASK, FASKB, FASKM, FSASCH
