Szabványos alkatrészek és azok fontossága az iparágban

A standardizált alkatrészek egy adott szabványnak megfelelően gyártott alkatrészek. A modern ipar szerves részét képezik, mivel számos előnyt kínálnak. Ez a cikk elmagyarázza, hogy mik a szabványosított alkatrészek, és ismerteti, hogy milyen előnyökkel és hátrányokkal járnak.

Mik azok a szabványosított alkatrészek?

A standardizált alkatrészek egy adott szabványnak megfelelően gyártott alkatrészek. Ha ezt a szabványt egy szabványügyi szervezet hozza létre, és egy meghatározott szabványtartományban használják, akkor a kapcsolódó alkatrészeket szabványosított alkatrészeknek nevezzük. A szabványosított alkatrészek pontosan meghatározott (standardizált) és állandó alakúak, méretűek és illeszkedésűek, ami idővel nem változik.

Ha egy alkatrészt pontosan meghatározott formában tömeggyártással állítanak elő, amely gyakorlatilag azonos alakú és funkciójú, de nem fedi le egy szabvány, akkor ezt az alkatrészt egyedi alkatrésznek nevezzük.

Az egyedi alkatrészeket és szabványos alkatrészeket a gépek és berendezések költséghatékony és könnyen karbantartható felépítésére használják. Minél nagyobb arányban használnak szabványosított alkatrészeket egy gépben egy adott alkalmazáshoz, annál könnyebb ezeket a pontosan meghatározott alkatrészeket használni és beszerezni a tervezésnél, és ezt követően kicserélni őket a típusnak megfelelő alkatrészekre.

A főként szabványosított alkatrészekből álló gépek általában ugyanolyan tulajdonságokkal rendelkeznek, mint a nem szabványosított alkatrészekkel gyártott gépek. A pótalkatrészek egyszerűsített beszerzése azonban gyakran gyorsabbá és könnyebbé teszi a javításukat és karbantartásukat.

A szabványosított alkatrészek előnyei

A szabványosított alkatrészek számos előnyt kínálnak az ipar számára.

Költségmegtakarítás: Mivel a szabványosított alkatrészeket nagy mennyiségben gyártják, az alkatrészenkénti költség csökkenthető. Ez lehetővé teszi a vállalatok számára, hogy csökkentsék a költségeket és nyereségre tegyenek szert.

Időmegtakarítás: A szabványosított alkatrészek gyorsan és könnyen megvásárolhatók, így csökken a gyártási idő. A karbantartási munka csökken, mivel az alkatrészek egységesek és könnyen cserélhetők.

Továbbfejlesztett ergonómia: A szabványosított alkatrészekkel ergonómikus, könnyen kezelhető és karbantartható gépek állíthatók össze.

Fokozott biztonság: Mivel a szabványosított alkatrészek szabványosítottak és ezért könnyen cserélhetők, növelik a gépek biztonságát.

A csavarok, rögzítőcsavarok és illesztőcsapok erőssége

Az erő rendkívül fontos a megfelelő csavarok, rögzítőcsavarok és illesztőcsapok kiválasztásakor. Bár számos különböző típusú rögzítőelem létezik, az erősséget fontos figyelembe venni. Itt is a szabványok játszanak ismét kulcsszerepet, mivel pontosan meghatározzák az adott szabványosított alkatrészek tulajdonságait.

A csavarok, rögzítőcsavarok és illesztőcsapok erőssége számos tényezőtől függ, például az anyag típusától, a csavar típusától és méretétől. Az acélfokozatok és erősségi osztályok szabványosításával, valamint a geometriai formák, méretek és léptékek standardizálásával a szabványosítások nélkülözhetetlen alapelemét jelentik a rögzítőelemek biztonságos és helyes kiválasztásához adott alkalmazásokhoz.

Annak biztosítása érdekében, hogy a megfelelő csavart, rögzítőcsavart vagy illesztőcsapot válasszák ki egy adott projekthez, fontos megérteni a különböző típusú csavarokat, és tudni, hogy milyen erősségre van szükség. A szabványosított alkatrészek használata megkönnyíti ezen összekötő elemek kiválasztását és kombinálását, mivel az alkatrészek és azok kölcsönhatása pontosan illeszkedik egymáshoz.

Ez a cikk rövid áttekintést nyújt néhány tipikus szabványos alkatrészről, mint például a hatlapfejű csavarok, a biztosítógyűrűk, a sasszegek, a hajtűszeges tépők és a kulcsok.

Csavarok hatlapú aljzattal és lapos profillal

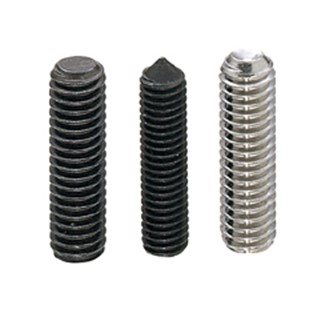

A hatszögletű foglalatú beállítócsavarok számos ipari és szakmai alkalmazásban gyakran használt elemek. Ezek a mechanikus alkatrészek csatlakoztatásának és összekötésének sokoldalú és költséghatékony módjai. A kialakítástól függően különböző nemzeti és nemzetközi szabványok vonatkoznak rájuk. A hatszögletű foglalattal és a csonka kúppal rendelkező csavarokat például a DIN EN ISO 4026 szabvány standardizálja.

C-típusú rögzítőgyűrűk

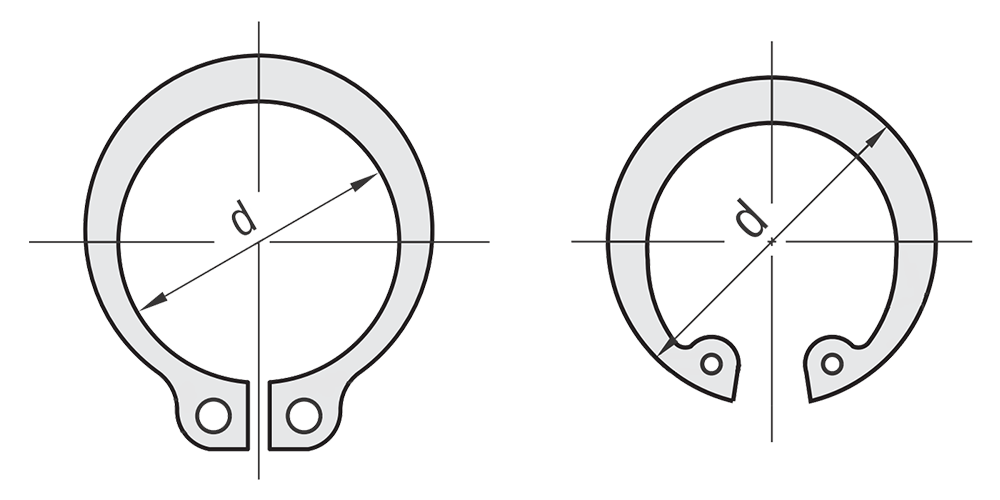

A rögzítőgyűrűk nélkülözhetetlen rögzítőelemek, amelyeket számos ipari és mechanikai alkalmazásban használnak. A zárógyűrűk egyik legismertebb típusa a C-típus, amelyet a praktikus és egyszerű használat alapján széles körben használnak, és a DIN 471 szabvány által szabványosított a tengelyek és a DIN 472 szabványban a furatok esetén.

A C-típusú rögzítőgyűrű a tengely hornyába vagy a furatba helyezett rögzítőgyűrű, a kialakítástól függően. A horony a helyén tartja a rögzítőgyűrűt, hogy megakadályozza a rögzítendő komponens elmozdulását.

C-típusú rögzítőgyűrűk általában acélból vagy rozsdamentes acélból készülnek. Különleges alakjuk biztosítja, hogy a rögzítőgyűrűk a lehető legegyenletesebben támaszkodjanak a tengelyre vagy a furat hornyára. A végén található kis furatok egyszerű kezelést és összeszerelést tesznek lehetővé, a rögzítőgyűrűk számára szolgáló fogóval.

A C-típusú rögzítőgyűrű nagyon hasznos komponens, amely számos ipari és mechanikai alkalmazásban használható. Könnyen beszerelhető, és sérülés nélkül eltávolítható. Nagyon tartós, és megfelelő használat esetén hosszú élettartamú lehet. További információkért lásd a C-típusú rögzítőgyűrűk blogbejegyzést.

Hatlapfejű csavarok és hatlapfejű anyák

A hatlapfejű csavarok és a hatlapfejű anyák alapvető fontosságúak a rögzítési munkákhoz, és bevált megoldást jelentenek az alkalmazások széles köréhez. A klasszikus hatlapfejű csavar külső hatlapfejű formájú csavar. Ezeket a csavarokat gyakran gépcsavaroknak is nevezik.

Ezeket a kialakítástól és a szabványosítási területtől függően különböző szabványok szerint gyártják. Az olyan nemzetközi szabványok, mint a DIN EN ISO 4017, a fejig menetes hatlapfejű csavarokra és a metrikus szabványosított menetekre biztosítják a nemzetközi kompatibilitást. A példában említett csavar a DIN 933 szabvány szerint is szabványosított, mint nemzeti szabvány, amelyet hivatalosan visszavontak, de még mindig széles körben használják.

A hatlapfejű csavarok kiváló választást jelentenek az anyagok oldható módon történő csatlakoztatásához. Sokféle méretben és anyagban kaphatók, ezért az alkalmazások széles választékát kínálják. Többféle hatlapú csavar választható az Ön igényei szerint. A leggyakoribb típusok a teljes menetes hatlapfejű csavarok, a részleges menetes hatlapfejű csavarok és a karimás hatlapfejű csavarok. Mindegyik típus sajátos jellemzőkkel és előnyökkel rendelkezik, amelyeket figyelembe kell venni a megfelelő csavar kiválasztásakor.

A hatlapfejű anyákat általában csavarokhoz vagy egyéb rögzítőkhöz rögzítik, hogy stabil és biztonságos rögzítőrendszert hozzanak létre. A szabványosításuk a megfelelő szabványosítási területtől függ, és a csavarokhoz hasonlóan különböző méretekben és anyagokban kaphatók. A hatlapfejű anyák könnyen beszerelhetők, és erős és megbízható kapcsolatot biztosítanak a megfelelő menetekkel.

A projekthez megfelelő hatlapú csavar és/vagy hatlapú anya kiválasztásához először figyelembe kell vennie néhány alapvető tényezőt.

• 2 vagy több alkatrészt csatlakoztatnak?
• Az egyik alkatrészt rászorítják vagy rácsavarozzák?
• Milyen anyagokhoz fognak csatlakozni?
• Melyek a környezeti feltételek? (Időjárással vagy vegyi anyagokkal szembeni ellenállás, rezgés stb.)
• Mekkora a belső menettel rendelkező anyag vastagsága és erőssége?
• Melyik csavar-/anyaanyag megfelelő?
• Milyen erőket kell a csatlakozásnak elnyelnie?
• Milyen átmérőjű csavarra van szükség a kívánt erősség eléréséhez?
• Milyen típusú menetet kell használni?
• Mekkora a csavar hossza az összes alkatrész csatlakoztatásához, plusz az alátétek és a rendelkezésre álló belső menethossz (vagy anya).
• Milyen nyomatékra van szükség a tartósan biztonságos kapcsolat biztosításához?

Sasszegek és hajtűszegecsek

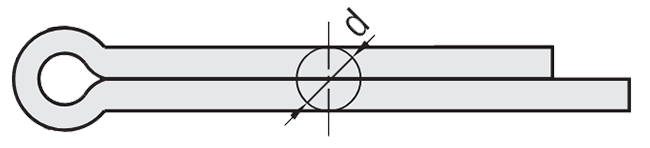

A sasszeg a mechanikai tervezés egy másik nagyon fontos eleme. Ezek olyan rendkívül rugalmas rögzítők, amelyek meghajlíthatók, hogy alkalmazkodjanak a komponensek körvonalához. Az egyéb nemzeti szabványok mellett a sasszegek szabványosítása a DIN EN ISO 1234 szabvány szerint történik.

Gyakran használják a tengelycsavarok csapágyból való kicsúszásának megakadályozására. Általában elfordulásgátló eszközként is használják az anyák számára.

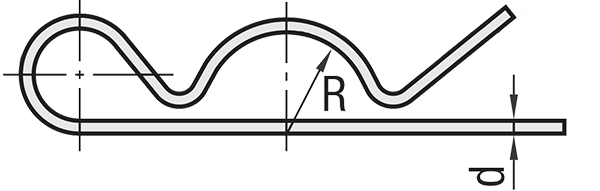

A sasszegekhez hasonlóan a hajtűszegecsek is szabványosított alkatrészként kapható. A DIN 11024 szabvány német szabványosítási területén szabványosítottak, de egyedi alkatrészekként is kaphatók, módosított formákban.

Rugócsapok és E-típusú rögzítőgyűrűk

A rugós csapok és az E-típusú rögzítőgyűrűk szintén fontos alkatrészek, és számos ipari alkalmazásban használatosak.

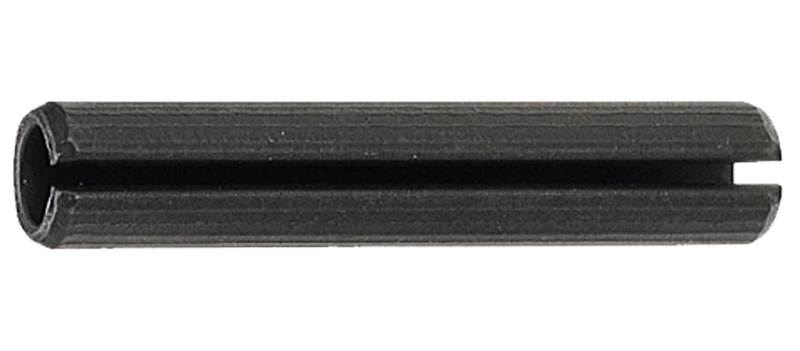

A rugós csapok, más néven feszítőcsapok például a DIN EN ISO 8752 szerint standardizáltak típustól függően. Ez a szabvány a hornyolt rögzítőcsapok nagy teherbírású verzióival foglalkozik.

Gyakran használják annak biztosítására, hogy az alkatrészek vagy összetevők a helyükön maradjanak. Annak érdekében, hogy alkalmazásai biztonságosak és megbízhatóak legyenek, fontos, hogy a megfelelő rugós csapokat használja. További információkért tekintse meg a Csapcsatlakozások – Összekötő összetevők hengercsapokkal blogbejegyzésünket.

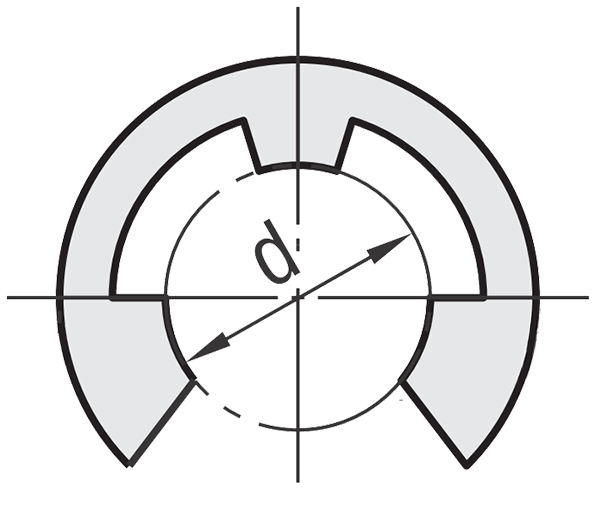

Az E-típusú rögzítőgyűrű, más néven tengelyzáró alátét nagyon könnyen beszerelhető, és elsősorban az alkatrészek kisebb forgótengely-, tengely- és csavarátmérőn való rögzítésére szolgál. A beszerelésükhöz nincs szükség speciális eszközökre vagy készségekre. Használatukhoz azonban a forgótengelyen, tengelyen vagy csavaron horonyra van szükség. Egyedi alkatrészként és szabványosított alkatrészként is kaphatók a DIN 6799 nemzeti szabvány szerint.

A rugós csapok és az E-típusú rögzítőgyűrűk olcsó és hatékony módja annak, hogy az alkatrészek a helyükön maradjanak.

Reteszek, íves reteszek és gépékek

A reteszeket általában szabványosított alkatrészekként használják, és főként állandóan biztonságos és megbízható tengely-agy csatlakozások létrehozására használják. A kialakítástól függően különböző szabványok vonatkoznak rájuk. Például a DIN 6885 határozza meg a reteszek méreteit, tűréseit és anyagait, a DIN 6888 pedig a német szabványtér íves reteszeinek méreteit és alkalmazását.

A gépékekre vonatkozó követelményeket a német szabványosítási térben a DIN 6887 határozza meg. Az országtól, a szabványosítási területtől és az iparágtól függően különböző szabványok lehetnek érvényben.

A szerelvény alkatrészeinek összeállítása

A MISUMI Configurator konfigurációs eszköz segítségével szabadon konfigurálhatja a csapágyakat, tengelyeket és egyéb alkatrészeket.

Válassza ki a komponensek típusát, és állítsa be a kívánt tűréseket.

CAD-könyvtár

Használja ki kiterjedt CAD-könyvtárunkat , hogy megtalálja az alkatrészekhez és alkalmazásokhoz legjobban illő alkatrészt. Töltse le ingyenesen a konfigurált alkatrészt weboldalunkról.

Ezután importálhatja a letöltött alkatrészeket CAD programjába.

Engedje meg, hogy inspiráljuk Önt CAD-könyvtárunkban, és szerkessze terveit a SolidWorks bővítményünkkel.
