Profilsínvezetők – Választóeszköz lineáris vezetőkhöz

A megfelelő profilsínvezető kiválasztása tartós hatással van a gépek és berendezések teljesítményére és élettartamára. De hogyan lehet megtalálni a megfelelő rendszert a lehetőségek széles tárházában? Tekintse meg blogunkat, hogy megtudja, mely kritériumok a legfontosabbak a terhelés típusától és a pontossági követelményektől kezdve a környezeti és telepítési feltételekig. Strukturált megközelítésünk segít, hogy megalapozott döntéseket hozzon, és hosszú távon optimalizálja az alkalmazások teljesítményét.

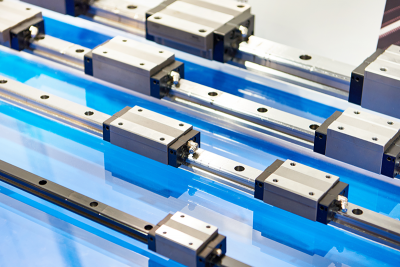

Kiválasztóeszköz profilsínvezetőkhöz

A profilsínvezetők helyes kiválasztása jelentősen befolyásolja a gépek és berendezések teljesítményét és megbízhatóságát. Ebben számos paraméter játszik szerepet: a precíz üzemi körülményektől a szükséges terhelési kapacitáson és precizitáson át az optimalizált kenésig és élettartamig. Minden alkalmazás egyedi követelményekkel rendelkezik, amelyek gondos tervezést és kiválasztást igényelnek. Lineárisvezető-választó eszközünk strukturált megközelítést kínál a megfelelő profilsínvezetők konkrét igényekhez való azonosításához. Az itt bemutatott példa a szükséges pontosságra helyezi a fő hangsúlyt. Lépésről lépésre elmagyarázzuk, hogyan kell elemezni a telepítési körülményeket, kiválasztani a megfelelő sorozatot és előterhelést, és figyelembe venni a fontos szempontokat, például a súrlódást, a terhelést és a kenést. A kiválasztási eljárás alapvető folyamata az adott fókusztól függően változhat.

A kiválasztási feltételek meghatározása

Az egyes kiválasztások alapja a követelmények és a keretfeltételek pontos meghatározásával kezdődik. Az alábbiakban felsorolunk néhány fontos kiválasztási kritériumot, amelyeket figyelembe kell venni a profilsínvezetők konfigurálásakor. További információkért, valamint a profilsínvezetők különböző formatényezőinek és alternatíváinak átfogó áttekintéséért, kérjük, tekintse meg blogunkat a profilsínvezetők típusairól, funkciójáról és élettartamáról.

Befutott távolság

A munkaterületen szükséges befutott távolság az a tényleges távolság, amelyet a gép vagy rendszer működése közben megtesz. A vezetősínek minimális hosszát a befutott út határozza meg, figyelembe véve a vezetőkocsikat és a vezetőkocsik közötti távolságot. Biztonsági sávot is kell tervezni, hogy a sín végeinél ne legyen korlátozott a befutott út. Rövid úthosszú alkalmazásoknál a bütyköskerék vagy a bütykös kar mechanizmus használata is hasznos lehet. Tekintse meg a Forgómozgás lineáris mozgássá alakítása blogunkat, ahol további információkat talál arról, hogyan értékelheti jobban a mozgásátalakítást és az utazást a sínhossz és a jobb meghajtó koncepciójának kiválasztásakor.

Működési körülmények

A működési körülmények közé tartozik többek között a hőmérséklet, a kenés, az élettartam és egyéb környezeti feltételek. Szélsőséges körülmények között különleges felületbevonatokra és speciálisan tervezett anyagokra lehet szükség. A kenőanyagok és kenési időközök kiválasztása kritikus fontosságú a vezető élettartama és hatékonysága szempontjából. Tisztatéri vagy vákuumos környezetben történő alkalmazásokhoz speciális anyagokra és tömítőrendszerekre van szükség. A lineáris golyóscsapágyak kenésére és hőmérsékletére vonatkozó hasonló szempontokat is figyelembe kell venni.

A piszkos környezetekhez védőrendszerekre, például törlőkre, tömítésekre vagy membránra lehet szükség. Korrozív környezetben elengedhetetlenek a korrózióálló anyagok vagy speciális bevonatok.

Válassza ki a kívánt pontosságot

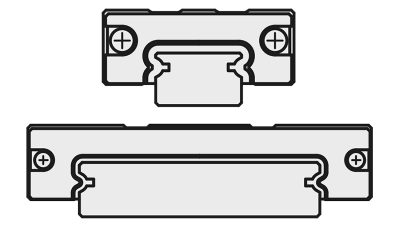

A szükséges pontosság pontos osztályozása leegyszerűsíti a megfelelő lineáris vezető kiválasztását. A szabványosított precíziós osztályok lehetővé teszik a profilsínvezetők alkalmasságának értékelését az adott alkalmazáshoz. A miniatűr sínvezetők például kis helyigényű és minimális terhelésű kompakt alkalmazásokhoz alkalmasak. A közepes és nagy teherbírású modellek viszont nagy terhelésű és hosszú befutott úttal rendelkező ipari alkalmazásokhoz ideálisak. A MISUMI profilsínvezetők magas, közepes, szabványos és alacsony (költséghatékony) pontossági osztályokban kaphatók mindkét kialakításhoz.

További információkért tekintse meg Profilsínvezetők – A MISUMI profilsínvezetők pontossági szabványai blogot.

Válassza ki a sorozatot

A különböző sorozatok különböző tervezési funkciókat és testreszabási lehetőségeket kínálnak. Például a profilsínvezetők több kocsival is konfigurálhatók a nagyobb terhelhetőség érdekében. Különböző előterhelések közül is választhat, amelyek lehetővé teszik az alkalmazás mechanikai követelményeinek testreszabását. A sínsorozat, a kocsikonfiguráció és az előterhelés megfelelő kombinációja optimalizálja a profilsínvezető kialakítását.

Válassza ki a vezetőkocsik és sínek mennyiségét

Míg a sín pontos útvonalat biztosít, a vezetőkocsi az ezen az útvonalon áthaladó terheléseket irányítja, valamint elnyeli az erőhatásokat és nyomatékokat.

A vezetőkocsi és a sín kiválasztásának a terhelés típusának és méretének alapos vizsgálatával kell kezdődnie. Különbséget kell tenni a statikus és dinamikus terhelések között. A statikus terhelések befolyásolják a vezetőre mozgás nélkül ható erőket és nyomatékokat. A dinamikus terhelést a működés közbeni gyorsulás, lassulás vagy ingadozó terhelés okozza. Egyetlen vezetőkocsi megengedett terhelhetőségének mindig nagyobbnak kell lennie a tényleges terhelhetőségnél, figyelembe véve a biztonsági tényezőket. Az alkalmazástól függően a különböző kialakítások, például a blokkos kocsik vagy a karimás kocsik is segíthetnek a speciális stabilitási, terhelhetőségi vagy telepítési helyigényeknek való megfelelésben.

A sín méretei szintén kritikus kiválasztási kritériumnak számítanak. A sín hosszának le kell fednie az utazási távolságot és minden biztonsági távolságot. Ugyanakkor a felhasználóknak meg kell határozniuk, hogy a kívánt hossz, szélesség és magasság rendelkezésre áll-e standard méretekben, vagy személyre szabott megoldásra van-e szükség. A lineáris vezető stabilitását és pontosságát a felszerelés módja és a szükséges rögzítők is befolyásolják.

Ellenőrizze a pontosságot és az előterhelést

Miután a profilsínvezetőt a követelmények és a terhelések alapján kiválasztotta, a pontosság és az előterhelés végső ellenőrzése szükséges. Ez az egyetlen mód annak biztosítására, hogy a sínek és kocsik a kívánt pontosságot és teljesítményt nyújtsák a kiválasztott konfigurációban.

A sín és a kocsi felépítésének biztosítania kell, hogy az adott alkalmazáshoz szükséges pontosságot el lehessen érni. A felhasználónak meg kell határoznia, hogy az összetevők kiválasztott kombinációja megfelel-e a kívánt pontossági osztályoknak. Például a nagy pontosságú alkalmazások különösen jól tolerált síneket és kocsikat igényelhetnek.

Az előterhelés itt is központi szerepet játszik. Az előterhelés elérése érdekében a vezetőkocsiba szerelt gördülő elemekként nagyobbakat választanak, mint amit a vezetőkocsi és a profilsín közötti távolság szigorúan megkövetelne. A túlméretes gördülő elemek a vezetőkocsi és a profilsín közötti szabad távolságra vannak összenyomva, és rugalmasan deformálódnak. Ezek előterheltek.

A sín és a kocsi felépítésének biztosítania kell, hogy az adott alkalmazáshoz szükséges pontosságot el lehessen érni. A felhasználónak meg kell határoznia, hogy az összetevők kiválasztott kombinációja megfelel-e a kívánt pontossági osztályoknak. Például a nagy pontosságú alkalmazások különösen jól tolerált síneket és kocsikat igényelhetnek. Az előterhelés itt is központi szerepet játszik. A nem megfelelő előterhelés nemkívánatos játékhoz és korlátozott precizitáshoz vezethet, míg a túlzott előterhelés növeli a gördülési ellenállást, és negatívan befolyásolja az élettartamot. A kiválasztott előtöltésnek ezért meg kell felelnie az alkalmazásnak és a kívánt pontosságnak.

Egy másik lépés a sín és a kocsi mérettűrésének ellenőrzése. A standardizált tűrési osztályok meghatározzák, hogy milyen pontosságot kell fenntartani az egyenesség, a párhuzamosság és a felület kialakítása tekintetében. A sínt telepítés és üzembe helyezés előtt ellenőrizni kell az eltérések szempontjából. Metrológiai berendezések, például mikrométerek, magasságmérők vagy lézerrendszerek használhatók annak biztosítására, hogy a sín megfeleljen a megadott tűréshatároknak.

Az élettartam kiszámítása

A profilsínvezetők élettartamának kiszámítása a tervezés és karbantartás elengedhetetlen része. A számítás a névleges hasznos élettartam alapvető képletére támaszkodik, amely különböző befolyásoló tényezőket tartalmaz, mint például a keménységi együtthatót, a terhelési együtthatót, a hőmérsékleti együtthatót és az érintkezési együtthatót. Ezek a tényezők figyelembe veszik az olyan hatásokat, mint az anyagkeménység, az üzemi körülmények és a terheléselosztás, hogy az élettartam reális becslését biztosítsák. A meghatározott üzemi élettartam nemcsak a vezető megbízhatóságának mutatójaként szolgál, hanem a karbantartási időközök és az időben történő csere tervezési alapjaként is a meghibásodások és a gyártási leállások elkerülése érdekében.

A lineáris útmutató élettartamának kiszámítására vonatkozó részletes információkért lásd a Profilsínvezetők – A lineáris vezető élettartamának kiszámítása blogot.

Végső ellenőrzés

Végső lépésként alapvető fontosságú a korábban meghozott döntések és feltételezések átfogó áttekintése. A cél annak biztosítása, hogy a kiválasztott profilsínvezetők megfeleljenek mind a műszaki követelményeknek, mind az alkalmazás speciális feltételeinek. Minden kiválasztási kritériumot – a telepítési körülményektől a terhelési névleges értékeken át a nyomatékokig – ellenőrizni kell a megfelelőség szempontjából. Az alkalmazás követelményeit egyeztetni kell a kiválasztott vezető specifikációival, hogy ne legyenek eltérések.

A potenciális hibaforrásokat, például a nem megfelelő kenést, összeszerelési hibákat vagy a helytelen előterhelést felül kell vizsgálni és ki kell zárni. A sín és a kocsi felszerelési módjának és méreteinek gondos ellenőrzése segít elkerülni a problémákat a későbbi használat során. Végül a profilsínvezetőket valós üzemi körülmények között funkcionális tesztnek kell alávetni. Ez a végső ellenőrzés biztosítja, hogy a vezető a kívánt eredményeket hozza és megbízhatóan működjön.

A profilsínvezetők felszerelésével és karbantartásával kapcsolatos információkat lásd a Profilsínvezetők – Lineárisvezetők összeszerelése és karbantartása blogunkban.
