Pozicionáló tárgyasztalok optimális vezetőelemként a gépekben – Áttekintés és alkalmazások
Ez a cikk a manuális tárgyasztalok különböző típusait és alkalmazásaikat ismerteti. A manuális tárgyasztalok különleges asztalok, amelyeket többek között minőségbiztosítási és automatizált mérési technológiákként használnak a kalibráláshoz és a folyamatfelügyelethez.
Mik azok a pozicionáló tárgyasztalok?

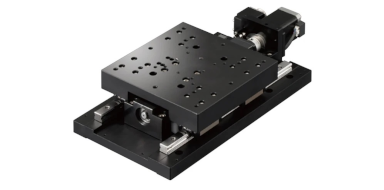

A pozicionáló tárgyasztal (más néven keresztirányú vagy körkörös tárgyasztal) a tárgyak biztonságos és pontos pozicionálására és beállítására szolgáló eszköz. A pozicionáló tárgyasztalok az alkalmazások széles skáláját kínálják számos ipari szektorban, különösen olyan gépeknél és speciális gépeknél, ahol nagy pontosságra van szükség.
Pozicionáló tárgyasztalok kategóriái
A pozicionáló tárgyasztalok elengedhetetlenek a gyártási technológiában; stabil platformot biztosítanak a berendezések, például lencsék, optikai tartozékok vagy érzékelők biztonságos pozicionálásához. Különböző típusú pozicionáló tárgyasztalok léteznek, amelyek mindegyike meghatározott alkalmazásokhoz készült.
A pozicionáló tárgyasztalok a következő kategóriákba sorolhatók:
- Keresztasztalok (1-tengely, 2-tengely, 3-tengely)
- Forgóasztalok
- Goniométer
Keresztasztalok (X, Y, Z tengely)
A keresztasztal egy precíziós eszköz a befogott tárgyak nagyon finom mozgatására. A keresztasztalok a tárgyakat koordináta rendszerrel pozicionálják. A pozicionálás egy síkban (XY tengely) vagy a térben (XYZ tengely) történik. A mozgás irányát az X, Y vagy Z irányban a keresztasztalok lineáris vezetői határozzák meg. A mozgásokat általában recés csavar vagy mikrométer-fej szabályozza. A csavar elfordítása a mozgást a keresztasztalba továbbítja, ami rendkívül pontos beállítást tesz lehetővé.
A céltól függően különböző kialakítások léteznek különleges tulajdonságokkal. A fecskefarok-vezető például nagy rugalmasságot biztosít mozgás közben. A keresztasztalokat többek között a laboratóriumi technológiában vagy az automatizált mérési technológiában használják. A jó manuális asztal számos előnnyel jár azok számára, akik precíz munkát szeretnének végezni.
Forgóasztalok
A forgóasztalok, más néven rotációs asztalok vagy körforgásos asztalok nélkülözhetetlenek számos gyártási és mérési technológiához. A forgóasztalok egy nagy pontosságú csapágy közepén helyezkednek el, amely lehetővé teszi a függőleges tengely körüli forgatást. Ez pontos, megismételhető pozicionálást biztosít.
Az optimális méret kiválasztásakor figyelembe kell venni az olyan tényezőket, mint a méretek, a szükséges maximális terhelés, a forgó eszköz súlya és a beállítás pontossága. A kör alakú asztalok alkalmazása számos területre kiterjed. Ezek például a mérőszondák pontos pozicionálására vagy az érzékelők pontos mozgatására szolgálnak.
Goniométer
A goniométerek a szögtávolságok meghatározásához használt mérőeszközök igazítására szolgáló eszközök. Ezek lehetővé teszik a pontos szögbeállítást egy rögzített forgáspont körül. A szög leolvasása mérleggel történik, és egy recézett csavar vagy mikrométer fej segítségével történik.
Sokoldalú kialakításának köszönhetően a goniométerek ideálisak számos olyan alkalmazáshoz, ahol a pontos szögkalibrálás kulcsfontosságú. Nagy pontosságuk miatt a goniométerek különösen alkalmasak ipari gyártási folyamatokhoz, például optikai érzékelők vagy más tartozékok milliméter pontossággal történő pozicionálásához.
A pozicionálóasztalok előnyei
Sokoldalú kialakításuknak köszönhetően a pozicionálóasztalok számos előnyt kínálnak. A manuális asztalok többek között egy vagy több tengelyt tartalmazó keresztasztalok, forgóasztalok, goniométerek vagy multifunkcionális pozicionálóasztalok. Ezért számos alkalmazáshoz megfelelőek, és könnyen integrálhatók a meglévő gyártási folyamatokba. Összességében a pozicionálóasztalok nagy lehetőséget kínálnak a hatékonyság és a minőség növelésére a termelésben.
- Precíziós vezetés: A pozicionálóasztalok nagy pontosságú gyártási folyamatokat tesznek lehetővé, különösen a minőségellenőrzés során. Lehetővé teszik a tesztminták, teszteszközök vagy mérőeszközök stabil és pontos pozicionálását.
- Reprodukálhatóság: A forgóasztalok lehetővé teszik a tesztminták megismételhető, automatizált pozicionálását. Ez lehetővé teszi a minőség-ellenőrzés reprodukálható eredményeit, és növeli a hatékonyságot.
- Rugalmasság: A pozicionálóasztalok rugalmas alkalmazásokat kínálnak a különböző kialakításuknak köszönhetően. Egyszerű kalibrálást tesznek lehetővé, így hatékonyan alkalmazkodnak a mérési folyamatokhoz és a termelési körülményekhez.
- Időmegtakarítás: A körforgásos asztalok gyorsan és egyszerűen kalibrálhatók, még a változó mérési forgatókönyvek esetén is, speciális konverziók nélkül. Ennek megfelelően a munka gyorsabban elvégezhető.
Hol használják a pozicionálóasztalokat?
A manuális asztalokat akkor használják, amikor a tesztmintákat pontosan kell pozicionálni és beállítani. A gépészet és a speciális gépépítés területén a pozicionálóasztalok nélkülözhetetlen eszközök, amelyek számos funkciót látnak el, és az alkalmazások széles skáláját teszik lehetővé. Nagy pontosságuknak és reprodukálhatóságuknak köszönhetően ezek a sokoldalú eszközök segítenek a gyártási folyamat optimalizálásában és a termelékenység növelésében. Javíthatják a termék minőségét és csökkenthetik a hibaarányt.
Laboratóriumi létesítmények
A laboratóriumi létesítményekben a pozicionálóasztalokat használják például a minták vagy próbadarabok mikroszkóp alatti elhelyezésére, vagy a minták tesztfolyadékokba vagy detektorokba történő bevezetésére. A képérzékelők vagy kamerarendszerek precíz vezérlésére is használhatók.
Automatizált mérési technológia
Az automatizált mérési technológia esetében a pozicionálóasztalok fontos szerepet játszanak, mivel lehetővé teszik a mérőeszközök és ellenőrzőkészülékek pontos mozgatását és pozicionálását. Ezek lehetővé teszik az érzékelők és kamerák pontos elhelyezését a vizsgálati minták méréséhez vagy a felületek elemzéséhez. Ezenkívül a pozicionálóasztalokat a mérőműszerek pontos kalibrálására használják, hogy pontos mérési eredményeket adjanak.
Tesztelés és ellenőrzés
A minőségbiztosítás a gyártási folyamat fontos része. A pozícionálóasztalok a tesztminták megfelelő pozícióba helyezésére és tartására szolgálnak az ellenőrzés során. Ez lehetővé teszi a méretek ellenőrzését, a tűréshatárok ellenőrzését és a hibák azonosítását.
Példa: Az öntött alkatrészek szabálytalanságainak vizsgálatakor egy pozicionálóasztalt kell használni a minta stabil helyzetben tartására, miközben mérőműszerekkel mér, és ellenőrzi a repedéseket vagy egyéb hibákat.
Válassza ki a pozicionálóasztal optimális méretét
A manuális pozicionálóasztalok nélkülözhetetlen segédeszközök az ipari gyártásban, mivel lehetővé teszik a tárgyak pontos pozicionálását. Az alkalmazási területtől függően számos különböző asztalméret létezik, néhány millimétertől több centiméterig.
A mikrométeres asztalok különösen alkalmasak nagy pontosságú mérésekhez a mikrométeres tartományban és a precíziós mechanika területén is, mivel a legnagyobb pontosságot igénylik. Ezenkívül vannak olyan asztalok, amelyek kompakt kialakításuknak köszönhetően különösen helytakarékosak, és ezért ideálisak kisebb alkatrészekhez és zárt terekhez.
