Görgők és kerekek ipari felhasználásra – Felépítés és alkalmazások

A gépészmérnöki és általános automatizálási folyamatokban alapvető fontosságú, hogy az anyagok és az építőanyagok gyorsan és hatékonyan kerüljenek szállításra A-ból B-be. Ehhez célirányos útmutatásra és összehangolásra van szükség a szállító útvonalakon. A görgők és a dobok is jelentősen hozzájárulnak ezeknek a funkcióknak a megfelelő működéséhez. Ez a cikk azt vizsgálja, hogy milyen típusú anyagokat használnak, és hogy milyen speciális alkalmazásokhoz használnak görgőket.

Meghatározás: Görgők, dobok, kerekek, kötések és felépítésük

Gépészeti célokra a görgő egy gyűrűs tárcsa alakú (üreges hengeres) gépelem, amely forgathatóan van felszerelve egy tengelyre vagy egy görgőcsapra forgástengelyként, így a lehető legkisebb súrlódással foroghat. A görgő és a dob, más néven hordozódob közötti különbség nem a funkcióra, hanem inkább a geometriára vonatkozik. A görgők és a dobok geometriailag egyaránt üreges hengerek, és a komponens sugarának és magasságának arányától függően különböznek egymástól. Ha egy görgő görgőfelületének szélessége meghaladja a sugarát, ezt általában dobnak nevezzük.

A kerekek olyan alkatrészek, amelyek lehetővé teszik a gördülő mozgást. A görgőkhöz képest azonban a kerekek általában egy abroncsból, egy kötésből (futófelület) és egy kerékcsapágyból állnak. Egy tengely vagy egy csapszeg köti össze a keréktestet a házzal, és biztosítja a hordozó biztonságos elhelyezkedését. A kötés a görgőre vagy kerékre felvitt védő- vagy kopóbevonat, más néven gördülő felület. Ez a mozgás könnyedségét is befolyásolja.

A padlóviszonyoktól függően különböző kötéseket kell választani. A gumi például nagyfokú padlóvédelmet biztosít, de viszonylag magas indítási és gördülési ellenállással rendelkezik. A fémbevonatok rendkívül nagy teherbírásúak, de nem alkalmasak érzékeny padlókhoz a magas felületi érintkezési nyomás miatt. Az iparág speciális, nagy teljesítményű műanyagokat is használ, amelyek alacsony súlynak és nagy kopásállóságuk révén győznek meg.

A kerekekkel ellentétben a görgők közvetlenül elnyelik a külső gyűrű terhelését (közvetlen érintkezés). Ez különbözteti meg a görgőket a tiszta golyóscsapágyaktól, amelyek – az alkalmazások széles köre és az ebből eredő eltérő terheléseloszlás miatt – egy csökkentett vastagságú külső gyűrűvel is rendelkezhetnek. Mérnöki szempontból tehát a síngörgő vagy a támasztógörgő a külső gyűrűn megerősített gördülőcsapágy.

A görgők különböző alkalmazási lehetőségei

A görgők alapvetően a mozgást segítik elő. Különböző feladatokat is el tudnak látni. Fő alkalmazási területeik a következők:

  • Berendezések, pl. berendezésgörgők, meghajtótechnológia, pl. meghajtógörgők
  • Anyagmozgató berendezések, pl. síngörgők
  • Hajtástechnológia, pl. hajtógörgők, gépalkatrészek, pl. szállítógörgők nagy teherbírású gépekhez

Például a berendezések görgőit a nehéz berendezések szállításának megkönnyítésére használják. Ebből a célból a szállítókocsi aljához vagy magához a berendezéshez vannak csavarozva. A meghajtótechnológia görgőket használ az energia különböző meghajtóelemek közötti átvitelének támogatására, és ezáltal befolyásolja a forgási sebességet és sebességet. Az anyagmozgató berendezések nemcsak a szállításhoz, hanem számos más alkalmazáshoz is használ görgőket. Itt azonban általában nem állandó jelleggel vannak felszerelve a szállított rakományra, hanem inkább megkönnyítik az anyagok áramlását, pl. görgős szállítószalagokon. A speciális célú szállítószalag-terelő görgők a szállítószalagokat a megfelelő irányba terelik, és stabilizálják a mozgást.

Az anyagmozgatással kapcsolatos további információkért olvassa el az Ipari anyagmozgatásról szóló cikkünket.

Anyagok görgőkhöz

Az, hogy melyik anyagot választják ki egy görgőhöz, attól függ, hogy a görgő melyik anyaggal vagy munkadarabbal fog érintkezni. Alapvetően a következő anyagokat használják:

  • Poliuretán (PU) / gumi
  • Fém
  • Gyanta
  • Nagy teljesítményű műanyagok

Poliuretán és gumi görgőket használnak érzékeny anyagok és felületek, valamint kezelt felületek, például papír vagy vékony fémlemez alkatrészek esetén. A nagy teljesítményű műanyagokat (pl. poliamid, POM) különleges higiéniai követelményekkel rendelkező környezetben használják. Felületük sima, ami kis súrlódást eredményez, és kémiailag nem reagálnak. A fémgörgőket azonban lehetőleg olyan környezetben használják, ahol szélsőséges hőmérséklet, agresszív vegyszerek vagy nagy mechanikai terhelés áll fenn, és ahol a PU vagy a gumigörgők nem használhatók.

A nagy teljesítményű műanyagokra és azok tulajdonságaira vonatkozó részletek megtalálhatók a Különleges célú műanyagok az iparban: tulajdonságok, ellenállás és alkalmazási példák című cikkünkben.

Különböző típusú görgők

A görgők geometriájuk és a kapcsolódó alkalmazások alapján különböztethetők meg. A síngörgő kifejezés általában üresjáratú, azaz nem hajtott görgőre utal. Azonban funkciójuk és a kapcsolódó szerkezeti kialakítás tekintetében a szakemberek típus alapján síngörgőket, támasztógörgőket, terelőgörgőket és vezetőgörgőket, bütykösgörgőket és szállítógörgőket különböztetnek meg.

Síngörgők

A különböző ipari alkalmazások mellett a síngörgők, más néven támasztógörgők fontos alkatrészek a nehézipari járművek olyan alvázrendszereiben, mint például a lánctalpas kotrógépek és a lánctalpas járművek. Itt a síngörgők stabil és mobil gépalapot biztosítanak, miközben elnyelik az ütéseket is. Az alváz alsó részére szerelve közvetlenül hozzáérnek a mozgó lánchoz vezetés közben, így megtartják a gép súlyát a padlón.

A síngörgőt azonban általában egy vagy többsoros golyóscsapágyból álló csapágynak tekintik, amely megerősített külső és belső gyűrűvel rendelkezik. A megerősített külső gyűrű képezi a síngörgő futófelületét. Ez a gördülő felület állhat közvetlenül a külső gyűrűből, vagy más anyag is felhelyezhető le a működési jellemzők javítása érdekében.

A görgők előnyei:

  • nagy terhelési kapacitás
  • ellenálló
  • optimalizált irányítás és erőátvitel.

Ha többet szeretne megtudni a síngörgőkről vagy bütykösgörgőkről és azok használatáról, tekintse meg a Bütykösgörgők és görgő csúszkák című cikkünket: Alapvető ismeretek és rendeltetésszerű használat.

Bütykösgörgők

A bütykösgörgők rendkívül stabil tengelycsapágyak, vastag külső gyűrűvel és integrált tűgörgőkkel ellátott és görgőscsapágy kosárral. A tűgörgő kosaras kialakítás segít növelni a forgási teljesítményt, hogy az eszköz megbirkózzon a nagy sebességgel. A külső gyűrű vastagabb, mint a normál gördülőcsapágyaknál, így nagy ütésterhelés vagy nagy terhelés esetén is használható.

Az alábbi táblázat áttekintést nyújt a különböző bütykösgörgőkről:

Áttekintés - bütykösgörgők tengelycsavarokkal
Alkalmazás Általános Kicsi Zajvédelem
Funkciók Hatszögletű aljzattal Egyenes Precíziós típus Egyszerű típus Műanyag típus elasztomerrel
Tétel leírása

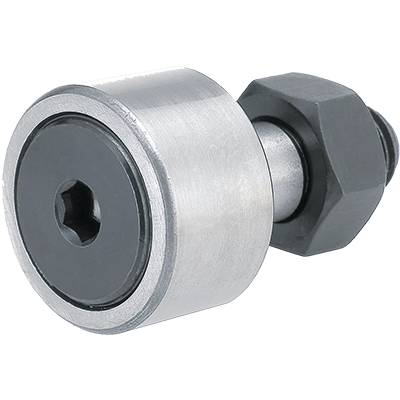

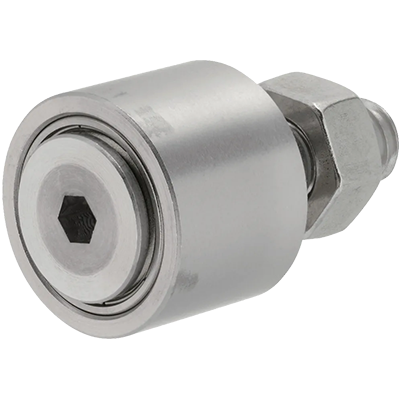

- D3 - D10 "hexagonális aljzat a fejen" (hexagonális aljzat a caspfejen)
- D12 - D20 "hexagonális aljzat a fejen és a meneten" (hexagonális aljzat a csapfejen és a meneten).
- A hatszögletű csavarkulccsal könnyen beszerelhetők.

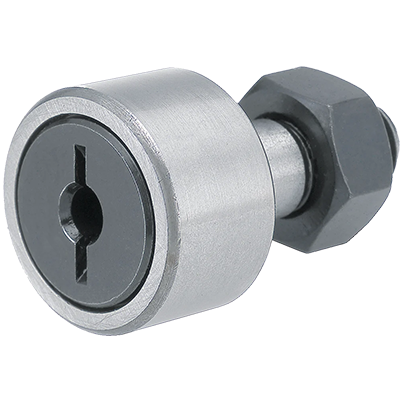

- Bütykösgörgő egyenes nyílással a csapfejen
- a szabványos változat.
- Kis bütykösgörgő rendkívül finom tűkkel a külső gyűrűre szerelve
- alkalmas elektronikus alkatrészekhez/eszközökhöz és irodai automatizáláshoz szükséges berendezésekhez
- Golyóscsapágy
- kombinált cikkek kis terhelés átviteléhez és irányításához

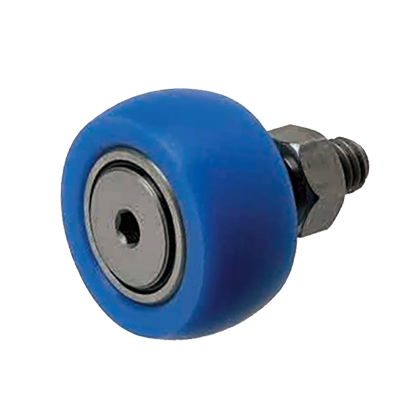

- Bütykösgörgő műanyag nyomóillesztéssel
- a műanyag elnyeli az ellenkező oldalra ható ütéseket, így csökkenti a forgási zajt

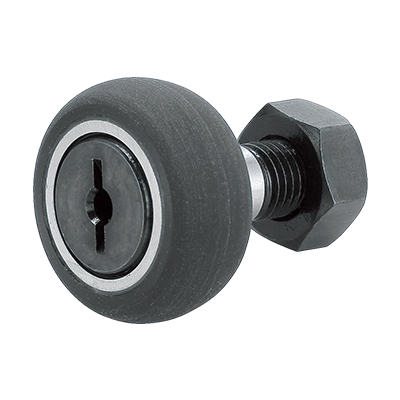

- Bütykös görgő öntött poliuretán gumival
- A poliuretán gumi elnyeli az ütéseket az ellenkező oldalon a forgási zaj csökkentése érdekében
Alakzat Gömb alakú Lapos Gömb alakú Lapos Lapos Lapos Gömb alakú Lapos Gömb alakú Lapos
Kenőanyag Általános Alacsony részecskekibocsátási arány Nagy terhelési kapacitás Általános Alacsony részecskekibocsátási arány Nagy terhelési kapacitás Általános Alacsony részecskekibocsátási arány Általános Alacsony részecskekibocsátási arány Általános Alacsony részecskekibocsátási arány Nagy terhelési kapacitás Általános Általános Általános Általános Általános
Szelekciós szabványok Mozgásirány (*1) Lineáris asztalok
Rezgés
Forgási sebesség (*2) Alacsony forgási sebesség
Nagy forgási sebesség
Finom por Alacsony részecskekibocsátási arány
Terhelés (*3) alacsony terhelési kapacitáshoz
Nagy terhelési kapacitás
◎ - legmegfelelőbb
〇 - megfelelő
△ - feltételesen megfelelő
× - nem megfelelő
(*1) Mozgásirány:
Lineáris mozgás – az illeszkedő felület sík, és a bütykösgörgő egyenes vonalban mozog.
Az inga mozgása – az illeszkedő felület ívelt, és a bütykösgörgő egy görbület mentén mozog.
(*2) Forgási sebesség
Részletes forgási sebesség értékek a vonatkozó cikkoldalak specifikációs táblázatában találhatók.
(*3) Terhelés
A részletes terhelési értékeket lásd a vonatkozó cikkoldalakon található specifikációs táblázatban.

Szállítószalag görgők

A szállítószalag görgőket például teheráru szállítására használják. A görgős szállítószalagok például általában több forgó görgőt használnak, amelyek párhuzamosan vannak elhelyezve a szállítandó tárgyakkal. Megbízhatóak, gyakran ellenállnak a nagy terhelésnek, és ezért szállítószalagoknál is használhatók. A szállítószalag görgők hajtótengelyként is szolgálnak a hevederes hajtású szállítórendszerekben. Általában robusztus szén szerszámacélból vagy edzett szerszámacélból állnak, mivel képeseknek kell lenniük a terhelőnyomaték átvitelére. Különösen nagy terhelésű alkalmazásokhoz krómbevonattal is felszerelhetők. A golyóscsapágyas terelőgörgő a szállítógörgő egyik változata. A súrlódási ellenállást a golyóscsapágy minimalizálja. A szállítószalag-rendszerek ezeket támasztógörgőként is használják a görgős szállítószalagoknál az anyagok hatékony szállításához. A szállítószalag görgők előnyei:

  • alacsony súrlódás
  • nagy terhelési kapacitás
  • különböző meghajtó opciók, pl. hevederek, motor
  • hatékony anyagszállítást tesznek lehetővé.

A szállítószalag görgők a hevederes szállítószalagok és a görgős szállítószalagok alapvető elemei. Erről bővebben a Hevederes szállítószalagokról szóló cikkünkben olvashat: Építőipar, szállítókapacitás és heveder kiválasztás az optimalizált folyamatokhoz és kerekes szállítószalagokhoz, görgős szállítószalagokhoz, görgős szalagokhoz – építkezés, funkció és előnyök.

Támasztógörgők, görgős csúszkák, dobos csúszkák

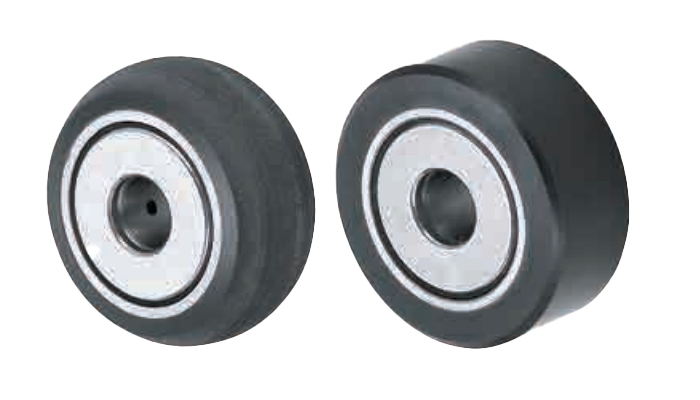

A támasztógörgők rendkívül stabil csapágyak, amelyek gördülőcsapágy-kosárral, gördülőelemként pedig tű alakú görgőkkel vannak ellátva. A tengelymentes kialakítás helytakarékos használatot tesz lehetővé. A kialakítás a vastag külső és belső gyűrűt tű alakú görgőtestekkel kombinálja, ahogy az a bütykösgörgőkön használatos. A támasztógörgők hatóerővel működő vagy nagy sebességet igénylő alkalmazásokban használhatók. A támasztógörgő rögzítésére szolgáló csap hossza konfigurálható úgy, hogy a támasztógörgők könnyen beállíthatók legyenek a kívánt telepítési helyzetnek megfelelően. Az alábbi táblázat áttekintést nyújt a különböző támasztógörgőkről:

Áttekintés – Támasztógörgők
Alkalmazás Általános Zajvédelem Rögzítő csap
Funkciók Kétrészes Rögzített elasztomerrel Görgős csúszka csapok
Tétel leírása

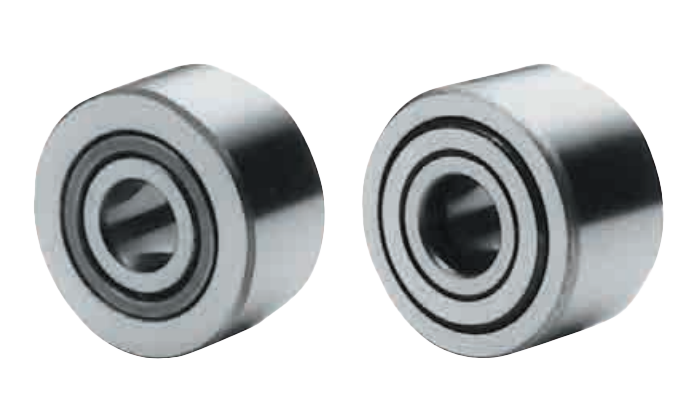

- Belső gyűrűre, külső gyűrűre és testre szétválasztva
- az egyszerű kialakításnak köszönhetően költséghatékony.

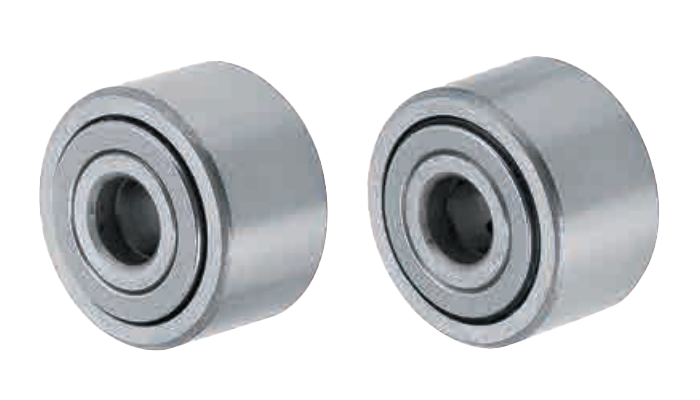

- Rögzített támasztógörgő az oldallemezek nyomóillesztésével a belső gyűrű mindkét oldalán
- nagy teherbírású változat (szférikus) nehéz terhek szállítására
- rögzített támasztógörgő öntött poliuretán gumival
- MISUMI eredeti cikk
- A poliuretán gumi elnyeli az ütéseket az ellenkező oldalon a forgási zaj csökkentése érdekében

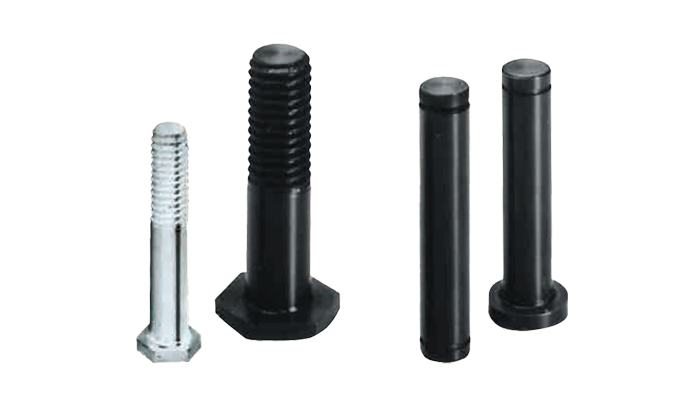

- eredeti MISUMI csapok a támasztógörgők rögzítéséhez.
Alakzat Gömb alakú Lapos Gömb alakú Nagy teherbírású, gömb alakú Gömb alakú Lapos -
Kenőanyag Általános Alacsony részecskekibocsátási arány Általános Alacsony részecskekibocsátási arány Általános Általános Általános -
Szelekciós szabványok Mozgásirány (*1) Lineáris asztalok -
Rezgés
Forgási sebesség (*2) Alacsony forgási sebesség
Nagy forgási sebesség × ×
Finom por Alacsony részecskekibocsátási arány × ×
Terhelés (*3) alacsony terhelési kapacitáshoz
Nagy terhelési kapacitás × ×
◎ - legmegfelelőbb
〇 - megfelelő
△ - feltételesen megfelelő
× - nem megfelelő
(*1) Mozgásirány:
Lineáris mozgás – az illeszkedő felület sík, és a bütykösgörgő egyenes vonalban mozog.
Az inga mozgása – az illeszkedő felület ívelt, és a bütykösgörgő egy görbület mentén mozog.
(*2) Forgási sebesség
Részletes forgási sebesség értékek a vonatkozó cikkoldalak specifikációs táblázatában találhatók.
(*3) Terhelés
A részletes terhelési értékeket lásd a vonatkozó cikkoldalakon található specifikációs táblázatban.

A görgős csúszkákhoz hasonlóan a támasztógörgők, más néven felső görgők is teherbíró vagy tartó funkciót látnak el. Mint minden síngörgő, így a támasztógörgők sem hajtott görgők. A támasztógörgők, más néven dobgörgők nem érintkeznek közvetlenül a padlóval, hanem a megtámasztandó rakománnyal, vagy azzal a hevederrel, amelyen a támasztandó tárgyat szállítják.

Példaként a lánctalpas kotrógép használatánál a tartógörgők az alvázrendszer felső részébe vannak beszerelve, és a lánctalpas kotrógép láncainak egyenletes irányításáért és azok megereszkedésének megakadályozásáért felelnek. A hevederes szállítószalagokon támasztják a szalagot, hogy megakadályozzák a szalag megereszkedését a szállított anyag súlya alatt. A görgőscsapágyak nem hajtott görgőkként vannak felszerelve a görgős szállítószalagokra, és a szállítandó tárgyak súlyát hordozzák.

Vezetőgörgők

A vezetőgörgők precíz irányítást és vezérlést tesznek lehetővé. Biztosítják például, hogy a szállított tétel a meghatározott sávban maradjon. Az iparban gyakran használnak acél vezetőgörgőket, mivel ezek különösen nagy terhelést képesek elnyelni. A golyóscsapágyas vezetőgörgők biztosítják a zökkenőmentes szállítást, és lehetővé teszik a tárgyhoz való alkalmazkodást különböző horonyprofilok és formák segítségével.

A vezetőgörgők különböző hornyokkal kaphatók, amelyek optimális tapadást és megbízható irányítást biztosítanak. Például vannak U-hornyos profilok kerek sínekhez, V-hornyos profilok háromszög alakú sínekhez és H-hornyos profilok négyszögletes sínekhez.

A vezetőgörgők előnyei a következők:

  • precíz vezetés
  • nagy stabilitás
  • különböző horony profilok
  • csökkent kopás.

A profil-sínvezetőkkel kapcsolatos információkért olvassa el a Profil-sínvezetők: Típusok, funkció, élettartam, karbantartás, alternatívák című cikkünket.

Golyós görgők

A golyós görgők speciális típusú csapágyak, amelyek különleges tulajdonsága a nagy sebességű mozgás bármilyen irányban és síkban. Fő alkalmazási területük az anyagmozgatás.

A golyós görgők háza gyakran acélból vagy acéllemezből készül. A ház belsejébe egy támasztógolyókkal megtöltött golyóágy van beépítve. A támasztógolyókra görgős elemként egy teherviselő golyót helyeznek. Ez lehetővé teszi az alacsony súrlódású mozgást. A golyós görgők nagy terhelésnek is ellenállnak. A golyós görgők előnyei:

  • alacsony zajszint
  • zökkenőmentes működés
  • nagy terhelést képes elnyelni
  • alacsony holtsúly
  • könnyen felszerelhető
  • hosszú élettartam.

Forgó görgők, készülékgörgők, fix görgők

A forgó görgők az irány szabályozására szolgálnak.

360 fokos forgást lehetővé tevő forgóasztalokat gyakran szerelnek fel a könnyű mozgás érdekében. Forgó görgők, készülék görgők és rögzített görgők számos szállítási alkalmazásnál megtalálhatók. Ezek a termékek a szállítódobozokra való csavarozástól a jobb mozgás érdekében a nagy teherbírású forgó görgőkig terjednek a nehéz terhek ipari környezetben való mozgatásához. A forgó görgőkkel ellentétben a rögzített görgők merevek, így növelik a lineáris mozgások stabilitását. A kettő kombinációja biztosítja, hogy még a nagy és nehéz berendezések is biztonságosan és gyorsan mozgathatók legyenek. A forgó görgők előnyei a következők:

  • kiváló irányíthatóság
  • egyszerű irányvezérlés
  • minimális fizikai erőkifejtés.

Részletesebb információkat találhat a forgó görgők és rögzített görgők témájáról, valamint arról, hogy mire kell figyelni a kiválasztásukkor a „Forgó görgő kiválasztása 7 lépésben” című cikkünkben.
